R+W 安全聯軸器ST1，帶鍵槽的安全聯軸器,200 – 45,000 牛米



關于我們

當 R+W Antriebselemente GmbH 于 1990 年在美因河畔埃倫巴赫成立時，當時只有三名員工，我們做夢也想不到，現在我們?cè)诿绹?guó)、中國、意大利、新加坡、法國和斯洛伐克擁有 280 多名員工和子公司，在超過 80 個國家/地區擁有 65 多個優質合作伙伴。

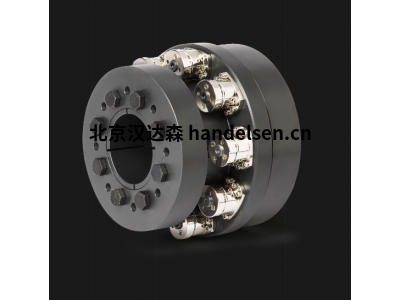

安全聯軸器ST1

帶鍵槽的安全聯軸器,200 – 45,000 牛米 |間接驅動



專門的 規格:



型號                                                                  ST1 2

調整范圍從安裝的安全元件（ST)（kNm)      0.2-0.5  0.5-1.0  1.0-1.5

                                                                3xST10 6xST10  6xST10

總長度                                            120

法蘭外徑                                         198

孔徑從 Ø 到 Ø F7 （mm）                         30-75

適合長度（毫米）                                       3.5

螺栓孔圓直徑 ST （毫米）                 154

最大轉速（轉/分）                                 7000

計算機輔助設計                                 根據要求





性能:



特征

-緊湊、簡單的設計

-扭轉剛性

-可調

-強大的

-精確的過載保護



溫度范圍

-30 °C 至 +120 °C（-22 °F 至 +248 °F）



設計

-驅動側：

        帶鍵槽連接的聯軸器輪轂（可根據要求提供花鍵輪廓）

-從動側：

        帶緊固螺紋的輸出法蘭

        整體式軸承

-安全要素：

        圍繞圓周均勻分布

        在選定范圍內調整字段



材料

-硬化鋼（氮碳共滲表面）



基本信息：



適合間隙

-整體軸/輪轂間隙為 0,02 – 0,07 mm



防爆（可選）

-可根據要求提供在危險區域使用



特殊解決方案

-自動重新接洽



其他型號：

ST1 5

ST1 10

ST1 25

ST1 40
