KRACHT安全溢流閥SPV 10原理介紹

一、產品概述

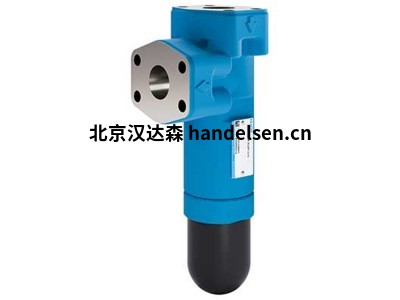

德國克拉克（KRACHT）公司的安全溢流閥SPV 10是一種直動式、滑動活塞式溢流閥。它主要用于直動式液壓回路中，對低壓液壓回路的壓力進行限定。該產品的壓力等級為20(30)bar，可以通過SAE（3000psi）法蘭口或惠氏管螺紋口進行連接。



二、工作原理

安全溢流閥SPV 10的工作原理是當液壓油從入口進入，并作用于活塞上，活塞受到壓力后向彈簧移動。當入口壓力低于溢流閥的設定壓力時，活塞不會打開，液壓油的壓力主要取決于外部負載。而當液壓油的壓力超過彈簧力時，活塞打開，液壓油從溢流口流回油箱，此時彈簧力隨著安全閥打開量的增加而增加，直到與液壓力達到相位平衡。當溢流閥開始溢流時，其進油口的壓力基本穩定在設定值，從而起到穩定溢流的作用。新.KL菈綺宇



三、產品特點

結構緊湊：該產品的結構緊湊，體積小，占用空間少，方便安裝和維護。

高可靠性：由于其直動式設計和滑動活塞的機械結構，使得SPV 10具有高可靠性，在各種工況下都能穩定工作。

防爆性能：SPV 10具有ATEX防爆認證，可以在爆炸性環境中安全使用，提高了產品的安全性能。

設定壓力可調：通過壓力控制螺釘調節彈簧的預壓量，可以調節溢流閥的溢流壓力值，滿足不同液壓系統的需求。

多種連接方式：該產品可以通過SAE（3000psi）法蘭口或惠氏管螺紋口進行連接，適用范圍廣泛。

耐高壓性能：在高壓環境下，SPV 10仍能保持良好的性能，穩定控制液壓回路的壓力。

長壽命：由于滑動活塞的設計減少了摩擦和損耗，使得SPV 10的壽命較長，減少了維護次數。





部分型號：

KP 0

KP 1

KP 2

KP 3

KP 5

SPV 10

SPVF 20/25

SPVF 32/40

SPVF 50
