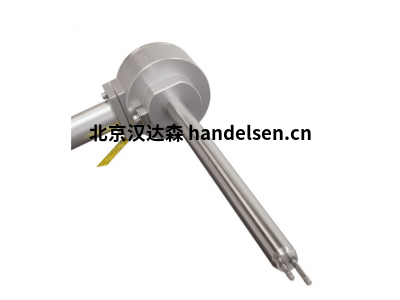

施密特®流量傳感器 SS 23.700 Ex
氣體流量 – 工業過程中的重要指標
“重型應用”
雙針傳感器頭，傳感器元件完全封裝在不銹鋼中
適用于惡劣條件下的空氣和氣體（具有腐蝕性成分的介質、污染、高濕度）
流量和溫度信號
探頭長度 250 或 600 mm
遠程傳感器（可選）
測量范圍 0 ...10 米/秒至 0 ...220 m/s，特殊測量范圍
針對不同氣體的特殊氣體調節（可選）
脈沖輸出
符合實驗室標準（可選）
耐壓高達 16 bar
溫度范圍 -20 °C 至 +120 °C
防爆：
- 氣體，2 區：II 3G 前 EC ic IIC T4 Gc
- 粉塵，22 區：II 3D 防爆 EC ICIC T135°C 直流
SCHMIDT® SS 23.700 Ex流量傳感器是適用于極具挑戰性的工業應用的堅固耐用的ATEX解決方案。它可用于各種應用，例如壓縮空氣監測、工藝燃燒器的氣體監測、氣體消耗記錄等等。
“符合 LABS 標準”的訂購選項為具有相應要求的應用程序提供了必要的安全性。
雙針傳感器經過精確設計，可滿足所謂的“重型應用”的需求，并且由于傳感器元件完全封裝在不銹鋼中，因此非常適合要求苛刻的應用。此外，該傳感器可抵抗腐蝕性介質。
除了流速外，SS 23.700 Ex 還可以檢測 -20 °C 至 +120 °C 的介質溫度。 它可用于DN40的小型管道，還可以檢測傳感器長度達600 mm的大型管道中的體積流量。該傳感器可在高達 16 bar 的超壓下使用。
傳感器的安裝非常簡單：使用隨附的通裝擰入傳感器，將其對準氣流和管道中間，電氣連接 - 完成。
傳感器在沒有移動部件的情況下工作，并且由于測量原理，漂移和老化不起作用。由于傳感器元件完全封裝在不銹鋼中，傳感器的維護減少到絕對最低限度。如果仍然需要清潔，可以非常容易地以各種方式進行 - 本著“重型”的精神。
SS 23.700 Ex 還可配備特殊的氣體平衡（訂購選項）。
-重型應用
-工業過程
-壓縮空氣技術
要使用我們的流量計算器計算流量測量范圍，請使用SS 20.600選擇。
規格：
測量變量 相對于正常條件的正常速度wN 1）
介質溫度TM
測量介質
空氣或氮?dú)?/div>
可選：沼氣、甲烷、天然氣、氬氣、CO2、特殊氣體等（根據要求 ）
測量范圍 wN 0 ...10 / 20 / 60 / 90 / 140 / 220 m/s
可選：定制測量范圍為 10 ...220 米/秒（以 1 米/秒為增 量）
檢測下限 wN 0.1 米/秒
測量范圍 TM -20 ... +120 °C
測量精度
標準 wN ±（3% Mv + [0.4% MBE;最小 0.08 m/s]） 2）
響應時間 （t90） wN 10 秒（空中從 0 跳到 5 米/秒）
溫度 TM （寬N > 2 米/秒） ±1 千米 （10 ...30°C）;±2 K（剩余測量范 圍）
工作溫度
傳感器 -20 ... +120 °C
電子學 -20 ... +70 °C
存儲 -20 ... +85 °C
材料
外殼，保護套 陽極氧化鋁
傳感器管，通裝接頭 不銹鋼 1.4571
傳感器頭 不銹鋼 1.4404
傳感器電纜（帶遠程探頭） 護套 TPE，無鹵素
貫穿式裝配 標準：不銹鋼 1.4571，F(xiàn)KM（取決于型號）
符合 LABS 標準：不銹鋼 1.4571
一般數據
濕度 測量模式：無冷凝 （< 95 % 相對濕度）
工作壓力（最大） 16 巴（超壓）
顯示 4 x 雙 LED（綠色/紅色/橙色）
工作電壓 24 V 直流 ± 20%
功耗 類型。80 mA（無脈沖輸出）;最大 200 mA（無脈沖輸出 2 [繼電 器] 的信號電流）
連接 M12 連接器（A 編碼），公頭，8 針（屏蔽），螺紋
ATEX 認證僅適用于原裝電纜！
最大電纜長度 電壓輸出：15 m，
電流輸出/脈沖輸出：100 m
安裝位置 任何（例外：溫度元件不得“高于”加熱器元件）
安裝公差 ±3°流入方向（單向）
最小管道直徑 DN40
探頭長度 緊湊型傳感器：250/600 mm 遠程：傳感器 250/600 mm
;電纜：1 ...10 米（步幅：1 米）
保護 探頭：IP67;外殼：IP66;連接器：IP67（電纜連接正確）
重量 最大約 500 g（不含連接電纜）
