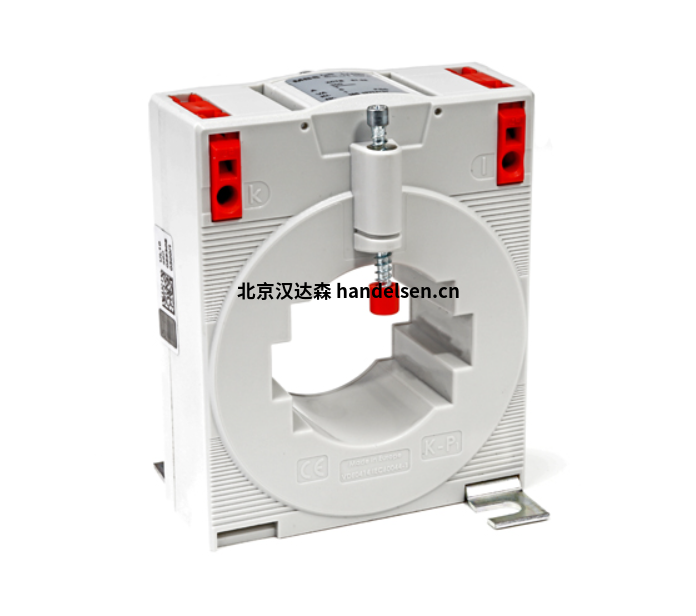

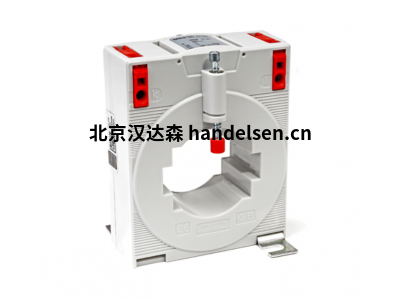

MBS電流互感器XCTB 31.35系列用于高達 20 kHz 的諧波測量

MBS 電流互感器，用于高達 20 kHz 的諧波測量



描述：

對于高達 20 kHz 的測量，MBS AG 提供整個 XCTB 電流互感器系列，不僅保證高達 20 kHz 的高精度傳輸，而且還經過熱設計，可用于暴露于諧波的網絡。與符合IEC 61869-2標準的電感式電流互感器一樣，輸出信號為1或5 A。輸出規格也與通常的值相對應。因此，變壓器也可用于傳統的50 Hz應用。附加的銘牌定義了頻率傳輸行為。



可選地，可以供應與棒窗相對應的初級導體條（電解銅，鍍鎳），包括螺釘DIN 933，配有螺母，墊圈和鎖緊墊圈，用于安裝在母線或類似產品中。





MBS XCTB 31.35



母線 1 英寸 mm 30:10

母線 2 英寸 mm 2x20x5

圓導體（毫米） 26

寬度（毫米） 61

高度（毫米） 81

深度（毫米） 53



初級電流 50、60、75、80、100、125、150、200、250、300、400、500、600、750

二次電流 1， 5

負擔（VA） 0，5， 1， 1，25， 1，5， 2，5， 5

精度等級 0，2， 0，2S， 0，5， 0，5S， 1



熱標稱連續電流I/cth： 1.2 x I/pr

熱標稱短時電流I/th： 60 x I公關， 1 秒

大工作電壓 Um： 1，2 kV

隔離測試電壓：6 kV，U/eff， 50 赫茲， 1 分鐘

雷電脈沖電壓：12 kV，1.2/50 μs

額定頻率：50/60 Hz

隔離等級：E
