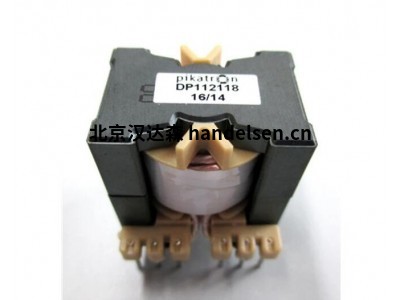

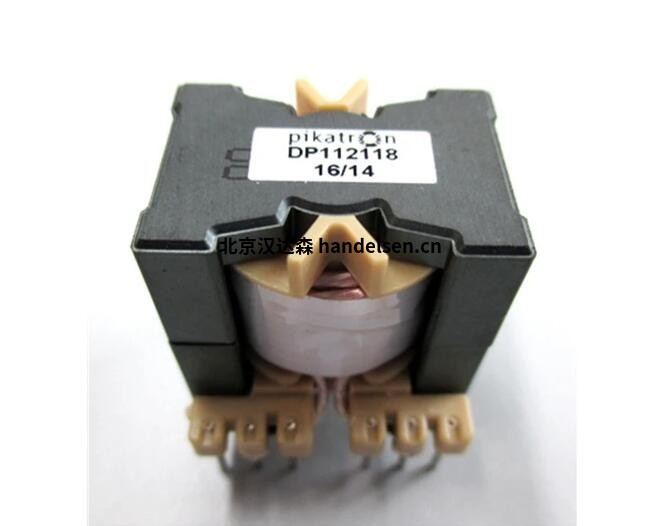

Pikatron脈沖變壓器
脈沖變壓器是特殊的變壓器，需要較短的上升時間，并且可能發生的干擾盡可能少。因此，截止頻率上限必須很高，以使傳輸特性曲線不會有任何夸張。impusl 變壓器也非常適合產生阻抗非常低的脈沖。脈沖變壓器的一種特殊形式是點火變壓器，其中通過短脈沖產生非常高的輸出電壓。
規格
脈沖變送器的符號圖像
齒輪比：幾乎任意
總諧波失真：高達0.05%線性度：高達 0.05 dB 頻率：100 Hz .. 10 兆赫
對稱性：高達 60 dB
介電強度：15kV
執行
磁芯形狀：環形磁芯，E、EP、ER、ETD、EFD、P、PM 和 RM 部分
磁芯材料：鐵氧體、磁粉材料、鎳鐵材料、非晶和納米晶金屬
繞組材料：銅絲、絞合線、高頻利茲線（HF）、箔、銅和鋁金屬絲網
連接器：引線 （THT）、表面貼裝 （SMD）、自由端
絕緣類型：基本絕緣，雙重絕緣，增強絕緣
結構：開放式、浸漬式、封裝式、薄型結構、外殼
選項：多腔室設計，繞組之間有靜態屏蔽
應用
我們的脈沖變壓器的應用范圍從機械和設備工程中閃光燈的點火變壓器到可再生能源。當標準解決方案（例如局部放電、效率、絕緣）對您的應用來說不夠好時，總是使用它們。
Pikatron麥克風變壓器
在高品質麥克風領域，使用我們的麥克風變壓器。例如，低麥克風電壓被轉換。同時，麥克風和前置放大器的電流隔離發生在麥克風輸入變壓器中。
規格
麥克風變壓器的符號圖像
齒輪比：幾乎任意
總諧波失真：高達 0.05% 線性度：高達 0.05 dB 頻率：10 Hz .. 1 兆赫
對稱性：高達 60 dB
介電強度：高達 15kV
執行
磁芯形狀：環形磁芯，特殊切割，E和ED切割
磁芯材料：鐵氧體、磁粉材料、鐵鎳材料、非晶金屬
繞組材料：線，絞合線，高頻絞線，銅鋁箔
連接器：引線 （THT）、表面貼裝 （SMD）、自由端
結構：開放式、浸漬、封裝、外殼
選項：用于寬頻率范圍的多層特殊屏蔽
應用
我們的麥克風變壓器的應用范圍從錄音室技術到航空航天。當標準解決方案（例如線性度、相位保真度、局部放電）對您的應用來說不夠好時，總是使用它們。
Pikatron控制變壓器
控制變壓器或隔離變壓器是特殊的信號變壓器，用于現代斷路器（MOSFET，IGBT，SiC）中大電位差的電氣隔離。這些器件通常配備納米晶金屬芯，即它們非常適合-30°C至100°C以上的溫度范圍。
規格
控制變壓器的符號圖像
齒輪比：幾乎任意
總諧波失真：高達 0.05% 線性度：高達 0.05 dB 頻率：100 Hz .. 1兆赫
對稱性：高達 60 dB
介電強度：高達 15kV
執行
磁芯形狀：環形磁芯，特殊切割，E和ED切割
磁芯材料：鐵氧體、磁粉材料、納米晶和非晶金屬
繞組材料：線，絞合線，高頻絞線，銅鋁箔
連接器：引線 （THT）、表面貼裝 （SMD）、自由端
結構：開放式、浸漬、封裝、外殼
選項：用于寬頻率范圍的多層特殊屏蔽
部分無放電設計，用于隔離高壓差
應用
我們的驅動變壓器的應用范圍從開關電源中的功率半導體控制，以及可再生能源中的逆變器到工業電子產品。
當標準解決方案（例如，由于局部放電、絕緣、長期穩定性）對您的應用來說不夠好時，總是使用它們。
