OPTEK光柵傳感器OPB960特點及參數介紹

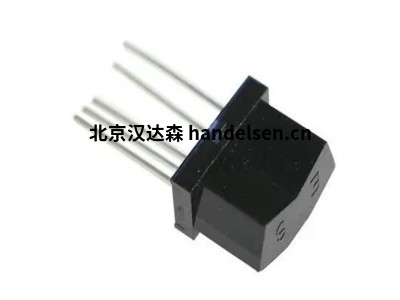

OPTEK光柵傳感器OPB960：

OPB960 / 970/980/990系列非接觸式Photologic開槽光學開關提供靈活性，滿足設計工程師的特定應用要求。用寬0.125“（3.18mm）的標準外殼構建，用戶可以指定輸出邏輯狀態，輸出驅動電路，孔徑寬度，孔徑表面和安裝片位置。此外，電線或PCB引線的選項允許電接口靈活性。裝置主體是不透明的塑料，其最小化可能影響操作的可見光和近紅外外部光源的靈敏度。光圈寬度選擇為運動感應提供不同的光學分辨率。覆蓋的光圈提供防塵保護，而開放的光圈可以提供最大的外部光源保護，電氣工作電壓范圍寬。LED發射是近紅外（850-940nm）。具有推拉輸出電路或開路集電極驅動電路的緩沖器或逆變器的檢測器數字輸出邏輯選項簡化了各種電氣要求的接口。提供定制電氣，電線和布線服務。符合歐盟RoHS指令2002/95 / EC。



特點：

槽孔表面：打開（可見孔徑）

引線選項：電線

邏輯：緩沖

輸出驅動器類型：推拉輸出電路

安裝標簽位置：傳感器

輸入二極管功耗：100 mW

輸入二極管正向直流電流，TA = 25°C：40 mA

輸入二極管反向直流電壓，TA = 25°C：2 V

電源電壓（VCC至接地）：18 V瑗緣ww王王

輸出Photologic功耗：200 mW

輸出引線電壓（集電極開路輸出），TA = 25°C：35V

短路輸出電流（IOS）：1秒最大 30 mA

存儲溫度范圍：-40°C至+ 85°C

工作溫度范圍：-40°C至+ 70°C

選擇邏輯和輸出驅動電路

選擇孔徑大小，覆蓋或開放

電線或PCB導線

選擇安裝功能

直接TTL，LSTTL，CMOS接口
