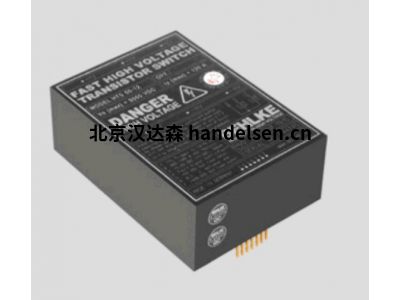

behlke帶固定式高壓開關HTS 30-06-UF用于印刷電路板上

behlke帶固定式高壓開關HTS 30-06-UF描述

超快速晶體管開關的UF系列突出的特點是在很寬的工作電壓和負載范圍內保持恒定的極短的上升時間。BEHLKE固態開關是主動控制設備(無雪崩技術)，具有高度可靠和可重復的開關行為溫度和負載條件下無殘留。傳統的高壓開關元件，如氣體放電管和火花隙相比，BEHLKE開關不顯示老化的影響，并實現壽命比任何其他經典的高壓開關高幾個數量級。

behlke帶固定式高壓開關HTS 30-06-UF特點

● 高壓開關，具有極快的導通上升時間

● 真正的柵極控制（無雪崩技術）可實現最高 在廣泛的工作溫度和負載條件下具有可靠性

● 極低阻抗

● 非常耐電磁兼容

● 準時可用 5 ns 至 1 μs 選項

● 設計用于安裝在印刷電路板上 （印刷電路板）

behlke HTS 30-06-UF帶固定式高壓開關產品代碼

型號 包含有關電壓、電流和導通行為的編碼信息。 第一個數字代表以 kV 為單位的電壓，最后一個數字代表 破折號表示開啟行為（0 = 固定開啟時間，1 = 變量 準時）。破折號后面的數字表示以安培為單位的電流 x10.特殊功能由第二個破折號后的字母編碼。 示例 HTS 30-06-UF： HTS = 高壓晶體管開關， 3 = 3 kV， 0 = 固定導通時間， 06 = 60 安培，超濾 = 超快

behlke HTS 30-06-UF帶固定式高壓開關技術參數

尺寸[mm] 80 x 38 x 25

電壓[kV] 3.6

電流[A] 60

上抗拒[Ω] 3.6

導通時間[ns] 120

behlke HTS 30-06-UF帶固定式高壓開關電路設計建議

為了實現最大的開啟上升時間和最佳的高壓脈沖形狀，所有線索和電路路徑應盡可能低的電感。這可以通過在印刷電路板上設置非常寬的短路磁道來實現，如果有必要的話，可以分為幾層(多層PCB)。Rs、CBP和CB等部件必須是“無電感”的，并且只能用最短的導線/電路軌道連接。包括邏輯地在內的接地導體軌道必須連接到公共接地點(星型接地)。動態載流電路路徑的感應回路面積應始終盡可能小。高壓電線和控制電路應始終保持一定的距離。
