HYTORC截止閥，主要設計用于泵吸入管



關于我們

HYTORC技術公司是一家高品質液壓產品的制造商，這些產品被用于全球工業設施和基礎設施的建設和維護。



該公司成立于1979年，前身為HydroWer-Hydraulics GmbH，從一開始就專注于制造和生產高壓液壓元件，如泵，閥門，聯軸器和其他液壓附件。在斯普羅克霍維爾，創新的解決方案和屢獲專利的卓越品質產品就被開發出來。



25年來，我們一直是美國機械工程和工具制造商HYTORC的供應商。HYTORC是世界領先的螺釘連接系統供應商之一，可滿足個性化需求。世界各地的鋼廠、礦業公司、煉油廠、發電站和風車發電廠的運營商都信賴該公司來自新澤西州瑪瓦的省力液壓沖擊扳手。



2012年，HYTORC接管了HydroWer-Hydraulics GmbH，2017年更名為HYTORC Technologies GmbH。我們的美國母公司是強大的合作伙伴，擁有遍布?xì)W洲/中東、北美和南美以及亞太地區的配送中心的國際網絡。

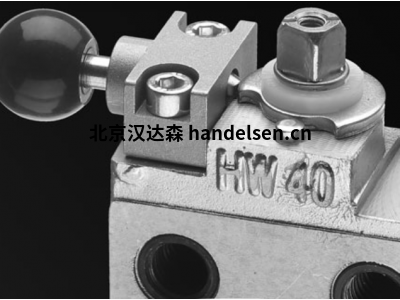

截止閥

我們的截止閥主要設計用于泵吸入管，基本版本具有SAE安裝面，其連接尺寸符合SAE-Norm J518 - 3000 psi。



主要特點：由于SAE安裝面內的夾緊螺栓，截止閥在釋放管道或柔性管道連接器后只需保持安裝在關閉端。



截止閥的內口徑尺寸隨著制動盤和開關軸的橫截面量而增加，因此自由橫截面等于公稱直徑。制動盤和開關軸設計用于防止油流旋轉。自動接合的鎖桿



在所有開關位置確保在所有開關位置停止。鎖桿鎖定在不可拆卸的固定開關盤中，因此即使沒有變速桿，截止閥也會被阻止。



各種附加法蘭和部件允許直接固定在油箱（T型法蘭）或并入管道（螺紋襯套）中。由于側凹槽（Ø 0），截止閥可以安裝在法蘭之間?；蛘撸梢杂妙~外的螺釘固定重型（長）吸入管。截止閥可以配備一個終端開關，該開關由不可拆卸的固定開關盤驅動。



技術數據

吸入管截止閥 NG 32-125 – SAE 11/4-5“ – ND 16



具有相應公稱直徑的明流的允許工作壓力：



16.0 bar - 表壓

0.7 巴 - 負壓

4.0 巴 - 壓差

關閉截止閥允許溫度范圍：-20°C 至 +80°C



基本材料：



表殼和變速桿 – 鋁

密封件 – 丁腈橡膠

其他零件 – 鍍鋅鋼



型號示例：

AB 16 5 32

AB 16 5 40

AB 16 5 50

AB 16 5 63

AB 16 5 80

AB 16 5 100

AB 16 5 125

AB 16 5 32-T

AB 16 S 40-T

AB 16 S 50-T

AB 16 S 63-T

AB 16 S 80-T

AB 16 S 100-T

AB 16 5 125-T

AB 16 S 32 - 50-H

AB 16 S 63  125-H
