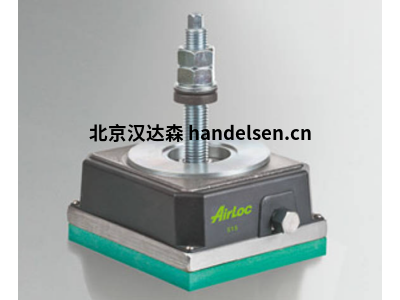

非常緊湊的旋入式AirLoc精密調平鞋，最大負載 2500daN
調平鞋 VRKC - 旋入式，圓頂，500-QFixx
新的非常緊湊的AirLoc精密調平鞋。運動部件受到防塵保護。在滿載時快速、精確和舒適地調平，毫不費力。堅固的圓頂版本，可在不平坦的地板或未經加工的機器支架上進行極強的抗扭安裝
類型； 貨號： 最大負載 長寬高
505.1-VRKC /716 1.36505.56 2500daN 130x105x78
用于工具、塑料、圖形和一般生產機器。優異的絕緣和阻尼性能。高防滑效果。尺寸緊湊，防塵，調平幾乎不費吹灰之力。
類型 505.1-VRKC /716
指定 調平鞋 QFixx
貨號 1.36505.56
顏色 RAL 9005 黑色
規格
最大負載 [daN] 2500
傾角 [°] 3
調平范圍 [毫米] 3
調平范圍 [毫米] -3
每轉調平距離 [mm] 0.37
溫度范圍 [°C] -15
溫度范圍高達 [°C] 100
重量 [公斤] 3.744
尺寸
高度 H [毫米] 78
高度 HoB 處于中間位置，無負載 [mm] 63
長度 L [毫米] 130
x [毫米] 65
y [毫米] 53
寬度 B [毫米] 105
直徑D 1 [毫米] 60
內螺紋 d1 M12 / M16
橫跨 SW的寬度 1 [毫米] 14
板組件
板底型 716
空載板厚 [毫米] 15
混凝土摩擦系數 細磨損 0.85
硬度 [° 邵氏 A] 70 - 75
底部板面積A 1 [cm2] 125
匹配的螺紋桿
螺紋桿 P 螺紋桿 P
有用的提示
附件：高度補償環 Ø 60 x 4
輔料
錐盤+球盤
高度補償環
交貨范圍 備注
螺紋桿必須單獨訂購
相關型號示例：
501.1-VRKC /902
501.1-VRKC /915
515.1-VRKC /716
515.1-VRKC /902
515.1-VRKC /915
