德國SEG Electronics GmbH 開發、制造和銷售用于發電和配電應用的保護繼電器和 IED（智能電子設備）。 自 2020 年 5 月起，我們成為國際 Aurelius 集團的成員。

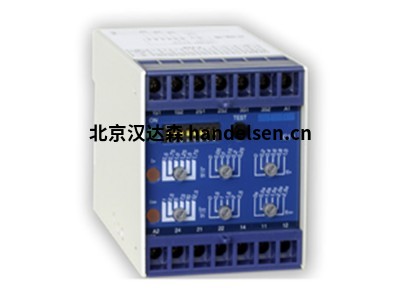

SEG鎖定繼電器MRL1：
輸入信號（保護繼電器的跳閘觸點）被引導到 MRL1 的端子 A2 - A4。在跳閘的情況下，輸出繼電器切換 8 個轉換觸點。
MRL1 可以在兩種不同的操作模式下操作。
MRL1 具有高負荷（HB 模式）。
故障可能是由長距離線路上的感應電流引起的。 MRL1 具有很高的負擔以防止此類故障。通過連接端子 A7 和 A8，負載可以是活性。輸入的功耗為 150W。這種高負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為 min.3W*。
低負荷的 MRL1（LB模式）。
這種操作模式用于預計不會對線路產生干擾影響的情況。端子 A7 和 A8 不得橋接。輸入的功耗為 50W。這種低負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為min. 3W。
繼電器吸合后約 40 - 60 ms，輸入電流獨立于負載中斷。該延遲使得在跳閘電路斷開之前串聯連接的其他繼電器的操作成為可能。
性能特點：
19”機架 – 完全可抽出
門安裝 - 可抽出和可密封
面板安裝 – 完全可抽出
故障/故障錄波器
直觀的人機界面
顯示（主要值）
易于設置的軟件 – 智能視圖
緊湊的外形
取決于各自的額定電壓
技術參數：
額定電壓Un：100，200，400，500V DC（XU1-DC-1）
24，48，60V DC（XU1-DC-2和XU1-DC-3）
電壓電路能量消耗：1 VA
電壓電路熱容量：DC-1 =750V DC持續
DC-2=90 V DC持續
DC-3=90 V DC持續
復位時間：<50毫秒
返回時間：200毫秒
最短響應時間：50毫秒
最小負載：1 W/1 VA（Umin時≥10 V）
最大額定電流：5 A
電流（16毫秒）：20 A
溫度范圍：-25…+70℃
型號：
CSP-F3、CSP-F5、CSP-L、CSP-B、RI3-I、MRI3-IR、MRI3-IRE、MRI3-IRX、MRI3-IRER、MRI3-IRXR、MRI3-IRSR、MRI3-IE、MRI3-IX、MRI3-IER、MRI3-IXR、MRI3-ISR、MRI3-E、MRI3-X、MRI3-ER、MRI3-XR、MRI3-SR、MRI3-IT、MRI3-ITE、MRI3-ITER、MRI3-IHE、MRIK3-I、MRIK3-IE、MRI1-IU、MRI1-IN、MRN3-1、MRN3-2、MRU3-1、MRU3-2、MRF3、MRP2-1IU、MRP2-3IU、MRP2-R1IU、MRP2-R3IU、MRR1、MRS1、MRQ1、MRD1-T、MRD1-G、MRM3-2-I、MRM3-2-IE、MRK1、MRA1、MRL1、MRT1、HTL-CU230、XU1DC2
