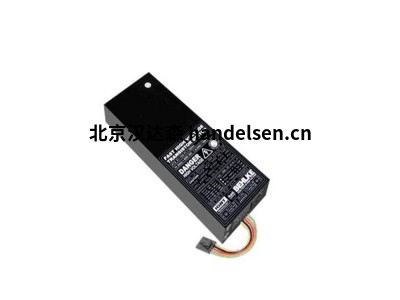

Behlke高壓開關 HTS 60-200-SCR參數及結構組成



主要應用：需要產生高電壓快速脈沖的場合,例如：快速脈沖群發生器，泡克耳斯盒驅動器，雷達調節器等





HTS 60-200-SCR參數：

操作電壓來自500伏至200千伏

峰電流從15到16000安培

di/dt（di/dt）從5到32千安/微秒（取決于類型）

上升時間降至0.8 ns（類型取決于）

傳播延遲時間短，抖動小

連續工作頻率高達3兆赫

突發頻率。高達10 MHz（取決于類型）

高達200 kVDC的安全電流隔離

通過簡單的TTL信號（3-6V）輕松控制

有源輸入濾波器可實現卓越的EMC性能

不短脈沖下的危險不穩定性

內部時鐘同步以降低EMI

帶快速熱觸發器的安全電路

故障信號輸出和禁止輸入（TTL）

保證溫度范圍-40…70 C

各種被動和主動冷卻選項

用于固定和可變開啟時間的開關

半橋和全橋開關（推挽式）

經濟高效的放電開關

所有開關均可用于直流和交流



作用：

1.控制作用。根據電力系統運行的需要,將部分或全部電氣設備,以及部分或全部線路投入或退出運行。

2.保護作用。當電力系統某一部分發生故障時,它和保護裝置、自動裝置相配合,高壓開關柜廠家將該故障部分從系統中迅速切除,減少停電范圍,防止事故擴大,保護系統中各類電氣設備不受損壞,保證系統無故障部分安全運行。



高壓開關原理:

高壓開關的原理是利用電磁力或氣體擊穿的方式，將高壓電路中的電流進行開關控制。當高壓電路中的電流達到一定程度時，電磁力或氣體擊穿就會發生，從而使電路中的電流得以流通。而當需要關閉電路時，只需要斷開電源，電路中的電流就會停止流動。



高壓開關結構:

高壓開關的結構主要由開關機構、絕緣部件、控制電路和外殼等組成。其中，開關機構是高壓開關的核心部件，它主要由觸頭、固定觸頭、彈簧、驅動機構和傳動機構等組成。觸頭是高壓開關的關鍵部件，它能夠承受高電壓和大電流的沖擊，同時還能夠保證電路的可靠性





產品型號：

behlke HTS 40-1000-SCR，4KV 10000A

behlke HTS 60-1000-SCR，6KV 10000A

behlke HTS 60-100-SCR，6KV 1000A

behlke HTS 60-200-SCR，6kv 2000A

behlke HTS 80-200-SCR，8kv 2000A

behlke HTS 80-500-SCR，8kv 5000A

behlke HTS 80-1000-SCR，8kv 10000A

behlke HTS 30-06-UF，3.6KV 60A

behlke HTS 30-08-UF，3KV 80A

behlke HTS 50-08-UF，5KV 80A

behlke HTS 50-12-UF，5KV 120A

behlke HTS 80-12-UF，8KV 120A
