增量式旋轉編碼器在幾乎所有行業中都用于采集旋轉運動的測量數據。光學旋轉編碼器中的機電裝置被設計成記錄關于參考位置的變化，并且借助于光電掃描單元通過計數脈沖來檢測角度，行進距離，速度，加速度或旋轉方向。集成軸傳遞扭矩并用作旋轉元件的軸承。根據要求，提供帶實心軸，空心軸或短軸的增量式旋轉編碼器，標準型或定制型。

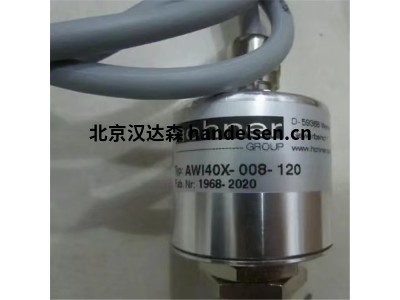

AWI40S-066A001-120 C技術參數：
max脈沖頻率：25kHz
允許溫度范圍：-20℃…+ 60°C
電源：11V…24V DC+15％
max消耗電流： - 40 mA（無負載）
剩余紋波：max±5％UB
電源：DC5V±5％
法蘭/外殼：鋁
軸：不銹鋼
軸封：耐油/鹽水
軸承：深溝球軸承
重量：約0.3kg
保護等級：IP 65
max速度:6000轉/分
扭矩：約3Ncm
max軸負載：軸向5N，徑向5N
原理：增量式旋轉編碼器通過內部?jī)蓚€(gè)光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向）。編碼器將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小?！?/div>
特點：
增量軸編碼器適用于簡單的工業應用
易于單孔安裝
體積小，具有高的外殼尺寸
也可用于高鋼級
安裝注意事項：
安裝時不要給軸施加直接的沖擊；
編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，因此，要特別注意；
軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命；
不要將旋轉編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、油中，表面有水、油時應擦拭干凈。
部分型號：
AWI40 AWI58 AWI58 HAWI90 PA02 SWA90 SWI58 HWI40 HWI80 HWI103 AWI70Ex HWI70Ex AWA58 AWA58H AWA90 70 ? 140 AWA 58 C AWA 58 D AWA 58 I HWA58 HWA 103 AWA70Ex HWA70Ex AWM 58H AWM 58P AWM 58C
編碼器 BSC2M393Z.01/1024
編碼器H3334A1Z-225/400
編碼器CS30-21110723S-2048
HOHNER編碼器AWI40S-066A001-120 C技術參數
