德國HOHNER集團公司成立于1952年，是歐洲編碼器及相關執行器的公司。公司憑借著它積累了50多年的豐富技術，開創了多項專業技術。公司產品齊全，適合于各種各樣的自動化控制領域，確定了其在旋轉編碼器行業的地位。分公司遍布整個歐洲，德國、意大利、西班牙、英國、加拿大都有其分公司。
增量式旋轉編碼器在幾乎所有行業中都用于采集旋轉運動的測量數據。光學旋轉編碼器中的機電裝置被設計成記錄關于參考位置的變化，并且借助于光電掃描單元通過計數脈沖來檢測角度，行進距離，速度，加速度或旋轉方向。集成軸傳遞扭矩并用作旋轉元件的軸承。根據要求，提供帶實心軸，空心軸或短軸的增量式旋轉編碼器，標準型或定制型。

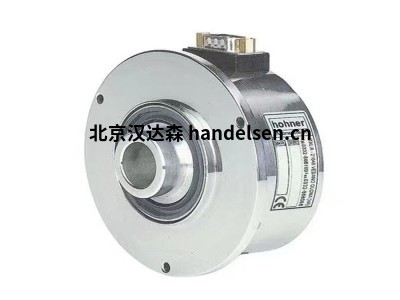

HOHNER編碼器HWI103系列HWI103S-2061R121-2500描述：
- 增量式旋轉編碼器，空心軸直徑為10-25,4mm
- 外殼直徑103mm，尺寸小，防護等級高
- 5.000脈沖/轉
- 直接裝配到現有的軸上
- 也可用于不銹鋼，適用于惡劣的環境條件
技術參數：
外殼：標準
軸：20mm
信號輸出：A, B, 0 / A-, B-, 0-
驅動：螺柱
脈沖數：2500
輸出電路：推挽30mA
脈沖頻率：100kHz
溫度范圍：-30℃…+ 70℃
電源：10V至30V DC
電流消耗：80 mA（無負載）
輸出負載：30 mA（每通道）
電源：5V DC±5％
電流消耗：80 mA
防護等級：IP 65
速度：6000U / min
扭矩：在25℃約15 Ncm
在20℃約50 Ncm
法蘭：鋁
外殼：鋁
空心軸：不銹鋼
軸封：耐油/鹽水
軸承：深溝球軸承
重量：約0.8kg
原理：通過內部兩個光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向）。在接合數字電路特別是單片機后，增量式旋轉編碼器在角度測量和角速度測量較絕對式旋轉編碼器更具有廉價和簡易的優勢。
一個旋轉編碼器，可以測量從幾個微米到幾十幾百米的距離。多個工位，只要選用一個旋轉編碼器，就可以避免使用多個接近開關、光電開關，解決現場機械安裝麻煩，容易被撞壞和遭高溫、水氣困擾等問題。
安裝注意事項：
安裝時不要給軸施加直接的沖擊；
編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，因此，要特別注意；
軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命；
不要將旋轉編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、油中，表面有水、油時應擦拭干凈。
部分型號：
AWI40 AWI58 AWI58 HAWI90 PA02 SWA90 SWI58 HWI40 HWI80 HWI103 AWI70Ex HWI70Ex AWA58 AWA58H AWA90 70 ? 140 AWA 58 C AWA 58 D AWA 58 I HWA58 HWA 103 AWA70Ex HWA70Ex AWM 58H AWM 58P AWM 58C
編碼器 BSC2M393Z.01/1024
編碼器H3334A1Z-225/400
編碼器CS30-21110723S-2048
