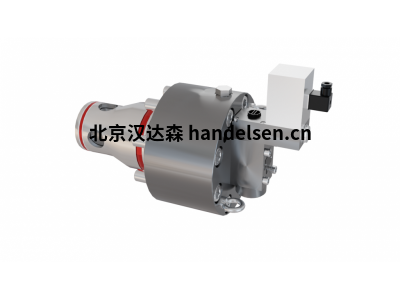

德國Hauhinco減壓閥 PN500

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Hauhinco減壓閥 PN500

工作壓力： 500bar

公稱尺寸： DN16

類型：減壓閥

Hauhinco泄壓閥 DN10 PN320

工作壓力： 320bar

公稱尺寸： DN10

類型：泄壓閥

特征

直動式泄壓閥

帶有無泄漏金屬錐形閥座密封件的座閥

所有部件均采用耐腐蝕材料制成，且易于更換

壓縮彈簧作為預載元件

附件，帶有 Hauhinco 連接圖的結構板形式

功能

泄壓閥用于液壓泵的主壓力設置以及液壓驅動器和液壓部件的壓力保護。

在基本閥門位置，壓縮彈簧 (3) 的力量作用在閥門活塞 (2) 上，并將其傳遞到閥座 (4)。閥座 (4) 和閥活塞 (2) 在錐面處形成閥門密封。通過轉動調節螺母 (5)，壓縮彈簧 (3) 被預加載，并設置所需的設定壓力“Pe”。調節螺母(5)可用鎖緊螺母(6)固定。

在閥門運行過程中，系統壓力“Ps”通過 P 接頭進入閥體 (1)，并在閥門活塞 (2) 的閥座區域產生液壓（打開）力。只要液壓打開力小于彈簧的設定關閉力，壓縮彈簧 (3) 的力就會將閥門活塞 (2) 保持在關閉基本位置。如果系統壓力“Ps”增加到力比反轉為打開力 > 關閉力的程度，則閥門活塞 (2) 被壓出基本位置，管線 P 和 T 連接，從而打開閥門。閥門開度隨著系統壓力的增加而按比例增加，直到達到閥門的大允許體積流量，請參見閥門特性。

技術數據

使用 97/3% HFA 介質在 20°C 下測量

一般的

重量5.3公斤

安裝位置任何

環境溫度-10 至 50°C（液壓油，注意標準要求）

材料 閥門零件

材料 密封件不銹鋼、青銅

NBR、PTFE、PUR

液壓

液壓接頭P<= 320巴

液壓接頭T<= 50bar（觀察壓力設置內的反壓）

液壓響應壓力Pe設定范圍查看訂單信息

限度。體積流量60 升/分鐘

流動方向P->T

壓力流體

- 介質 - 溫度范圍

- 介質 - 質量

- 小過濾精度水，HFA

5 bis 40°C

請參見 Hauhinco 介質要求，水，HFA

過濾精度 100µm

壓力流體

- 介質 - 溫度范圍

- 介質 - 質量礦物油 HLP 符合 DIN51624-2

5 至 50°C

清潔度等級 -/19/16 符合 ISO 4406

根據要求使用其他壓力液體。

包含在供貨范圍內

閥門的安裝螺釘

根據客戶規格設定壓力

可根據要求提供工廠測試證書

6271642

6271634

6267491

Hauhinco泄壓閥 DN3-DN6 PN350

工作壓力： 350bar

公稱尺寸： DN3、6

類型：泄壓閥

Hauhinco泄壓閥 DN20-DN25 PN450-PN500

工作壓力： 500bar

公稱尺寸： DN20、25

類型：泄壓閥

Hauhinco泄壓閥 DN40 PN350

工作壓力： 350bar

公稱尺寸： DN40

類型：泄壓閥

Hauhinco比例驅動泄壓閥 DN20-DN25 PN400

工作壓力： 400bar

公稱尺寸： DN20、25

類型：泄壓閥
