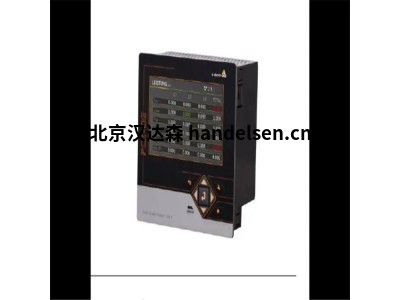

A. Eberle 穩壓器REG-D特征及原理簡介





REG-D穩壓器特點描述：

REG-DA穩壓器可以同時用作變壓器監控器，測量變送器，記錄器，統計單元和ParaGramer。所有重要的網絡測量量都以測量變送器模式顯示。調節電壓的變化和其他可選的測量量以記錄器模式記錄。分接開關位置的統計單位清晰顯示了分接開關的所有開關操作。ParaGramer提供了完整的母線仿真。對于多個變壓器的并聯連接特別有用。



REG-D穩壓器具有創新性，因?yàn)樗梢耘鋫浞螩EI IEC 354（VDE 0536）的大容量變壓器監視功能。此功能使操作員可以隨時調用有關熱點溫度和變壓器壽命消耗的信息。如果需要，調節器可以激活多達六個冷卻等級?？梢灾苯佑涗浻蜏兀≒T 100）或通過mA輸入。



通過總線將網絡中的多個獨立電壓控制系統連接在一起，可以對變壓器進行集中監控，并可以通過各種傳輸方法在很長的距離上相互交換數據。特別是，幾個變壓器的并聯可以很容易地以這種方式實現。PAN-D電壓監視單元用于冗余電壓監視。



分接開關和調節器均可通過監控單元進行監控。PAN-D單元提供一系列信號，使變壓器的操作安全，簡潔。這些通過LED和繼電器觸點輸出，包括以下內容：電壓限制<U1，> U2，<< U3，>> U4，操作燈中的分接開關以及信號“調節器故障”和“分接開關故障”，還可通過自由編程的輸入和輸出來執行特定于應用程序的任務。





特征：

大型背光LCD（128 x 128），帶有所有重要信息（分接開關位置，電壓等）

測量函數（U，I，P，Q，S，cos ?，?，I sin ?，f）

記錄器功能（多通道線路記錄器）

統計功能（切換操作總數，每抽頭的切換操作總數）

事件記錄器（日志）

變壓器監視功能，用于記錄熱點溫度和使用壽命消耗

14（16）個可自由編程的二進制輸入



原理：由于部分電器中含有線圈組件，在通電初期會產生阻礙電流的渦流，渦流的產生既會削弱到電器啟動時的瞬時電壓，導致啟動緩慢，又會加強斷路后產生的瞬時電壓，可能產生火花損壞電路。此時便需要一個穩壓器來保護電路的正常運行。穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/div>
