瑞典AQ氣泡傳感器FCP6-25空氣檢測器介紹

Q空氣傳感器在不與液體直接接觸的情況下工作。通過聲波監測流經傳感器的液體。聲波記錄氣體和顆粒的存在，結果顯示在外部控制單元上。

■ 設計

AQ空氣傳感器結構緊湊，由一體式制成，內部光滑，Ra<0.4um。所有潤濕部件均由耐酸鋼或聚丙烯制成。AQ空氣傳感器可以是CIP（原位清潔），鋼制空氣傳感器還可以是SIP（原位蒸汽），最高可達130°C。AQ空氣傳感器具有可追溯性，具有2.1B證書（聚丙烯）和3.1B證書（316 L鋼）。

所有連接都是標準的三夾鉗連接，具有良好的無菌性，便于組裝和拆卸。耐酸鋼制空氣傳感器配有連接器（SAC型號）或無連接器（FCS型號）。

■ 可調節

AQ空氣傳感器可以設置為不同的靈敏度級別。在最大靈敏度下，傳感器檢測到小到2mm的氣泡。在低靈敏度下，該傳感器檢測到液體或沒有液體。

■ 可用于許多領域

AQ空氣傳感器可用于生化工業和不同的加工行業，如：

•泵護罩

•氣泡傳感器

AQ空氣傳感器有一種防爆型，可以在爆炸環境中使用。

■ 可靠且靈活

AQ空氣傳感器應連接到外部控制單元，超聲波控制器D72或DP72。無移動部件，易于連接和校準

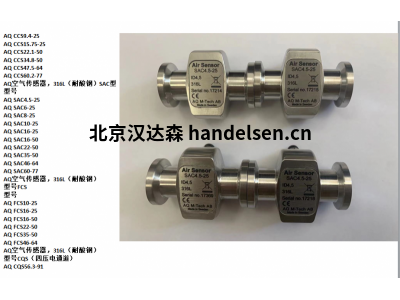

AQ SAC2-25 SAC4.5-25 SAC6-25 SAC8-25 SAC10-25 SAC16-25

aq FCS10-25 FCS16-25 FCS16-50 FCS22-50 FCS35-50 FCS46-64

aq APS6-25 APS10-25 APS22-50

通過超聲波監測流經空氣傳感器的液體，并通過連接的超聲波控制器檢測氣泡或顆粒的存在?？諝鈧鞲衅骺煽壳乙子谑褂?。它是從一件式車削而成，內部全光滑，Ra值較低。空氣

AQ傳感器SAC、CCS和FCS由316L不銹鋼制成，可進行蒸汽滅菌。

AQ超聲波控制器

建議將AQ超聲波控制器D72、DP72或D128與空氣傳感器一起使用。它可以連接兩個空氣傳感器。

一個或兩個空氣傳感器SAC、CCS、PAC、FCS或FCP可以連接到一個超聲波控制器D72或DP72或D128?？諝鈧鞲衅鞯陌惭b應符合國家標準條例。應由具備所需知識的人員進行安裝。有關將空氣傳感器電纜連接至超聲波控制器?？諝鈧鞲衅鱏AC和空氣傳感器PAC具有機箱連接器。電纜必須單獨訂購。從中選擇電纜圖表空氣傳感器FCS和空氣傳感器FCP的電纜是固定的，而不是可拆卸。

工作溫度范圍*SAC、FCS、CCS：0?C至100?C

高溫度范圍*SAC、FCS、CCS：-20?C至130?C（在130?C： 最大總時間500小時）

大壓力SAC、FCS、CCS：最高溫度下1Mpa/10 bar g

PAC，F(xiàn)CP:700kPa 20?C、 500千帕50?C、 50千帕80?C

防護等級IP67

管道內光潔度（Ra值）SAC、FCS、CCS：<0375μm/<15微英寸

PAC、FCP:<1μm/<40微英寸

*在工作溫度之外的溫度下，不能保證氣泡的正確指范圍，或者如果超過了最大溫度范圍，或者最大總時間超過溫度。

標準卡套管連接為TC，但可根據要求提供自定義卡套管連接。

空氣傳感器SAC、CCS和FCS的潤濕部件由316L級EN 1.4404不銹鋼制成

但也可以訂購其他等級的不銹鋼。例如316L-EN 1.4435或904L-EN1.4539應要求提供。

空氣傳感器PAC和FCP的潤濕部分由聚丙烯（PP）制成。

FCP4-25 4 40 100 TC 25mm PP Fixed 5m

FCP6-25 6 40 100 TC 25mm PP Fixed 5m

FCP10-25 10 40 100 TC 25mm PP Fixed 5m

FCP14-25 14 40 100 TC 25mm PP Fixed 5m

FCP22-50 22 76 100 TC 50mm PP Fixed 5m

FCP38-64 38 76 100 TC 64mm PP Fixed 5m

FCS9,4-25** 9,4 51 100 TC 25mm 316L Fixed 5m

FCS10-25 10 51 100 TC 25mm 316L Fixed 5m

FCS15,7-25** 15,75 51 100 TC 25mm 316L Fixed 5m

FCS15,7-50** 15,75 64 100 TC 50mm 316L Fixed 5m

FCS16-25 16 51 100 TC 25mm 316L Fixed 5m

FCS16-50** 16 64 100 TC 50mm 316L Fixed 5m

FCS22-50 22 64 100 TC 50mm 316L Fixed 5m

FCS22,1-50** 22,1 64 100 TC 50mm 316L Fixed 5m

FCS35-50 35 64 100 TC 50mm 316L Fixed 5m

FCS46-64 46 76 100 TC 64mm 316L Fixed 5m
