ROEMHELD 快速斷開聯軸器F9.381系列
品牌簡介
ROEMHELD 是固定式工件夾具、快速換模、裝配和搬運領域的全球市場領導者之一。
我們從一家鑄鐵廠起步，自 1940 年代末以來一直在生產工件夾具產品。我們當時和現在都在市場上推出了工業領域的重大發展。我們?yōu)槲覀兊?00多項專利感到自豪。
快速斷開聯軸器F9.381系列
操作 “推拉”
ND 5 - 連接螺紋 G 1/4
最大工作壓力 500 bar
描述

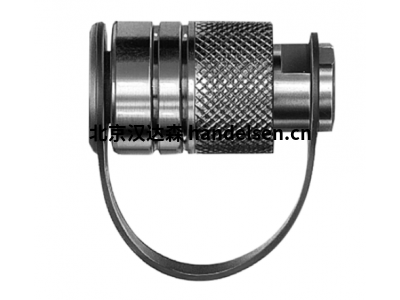

F 9.381 快速斷開聯軸器
說明
快速斷開聯軸器是一種堅固設計的聯軸器，在斷開耦合后自動鎖定。當兩個聯軸器部件都減壓時，可以進行耦合和解耦過程。套筒向相應的聯軸器或松開方向的位移使單手操作變得容易。
聯軸器“推”
聯軸器的滾花滑套將手動推進。聯軸器必須針對兩個密封錐的彈簧力推進到陽接頭上，以防止機械停止。
當套筒在這個位置松開時，球會卡入的凹槽中。隨后應重新檢查聯軸器的位置。
解耦“拉動”
聯軸器的滾花滑套將手動拉回。球?qū)⑹亲杂傻模瑑蓚€(gè)耦合部件將彼此脫離。
編碼聯軸器
如果有多個耦合端口，則在耦合時存在混淆的風險。編碼聯軸器不僅用顏色標記，而且還通過聯軸器內部的銷釘標記，該銷釘僅適合相應接頭的凹槽。從而消除了混淆的風險。
重要說明！
聯軸器只能在減壓模式下運行。斷開接頭和接頭后，應安裝隨附的防塵帽，如照片所示。
如果聯軸器保持耦合，則兩個防塵帽也應連接在一起，如頂部照片所示。
貨號
9384006
9384106
9384206
9384715
9384716
9384717
9384725
9384726
9384727
9384735
9384736
9384737
9384745
9384746
9384747
9384755
9384756
9384757
9384765
9384766
