SMW-AUTOBLOK 磨床的工作夾持系統和工件支架詳情介紹



品牌介紹

SMW-AUTOBLOK公司是一家專注于以最優質的產品和服務實現客戶目標和期望的工作控股公司。我們的母公司SMW-AUTOBLOK S.p.A.的產品為我們提供了市場上最大、最高質量的車削工件夾具。SMW-AUTOBLOK將庫存的標準產品與訓練有素的銷售，服務和工程團隊相結合，以便始終如一地以具有競爭力的價格為各行各業的客戶提供理想的工件夾具解決方案。該組織努力更深入地了解客戶的需求，以便提供針對特定客戶應用的產品和服務。我們與客戶建立誠實、開放的關系，以保持長期、互利的合作伙伴關系，以增強機床并推動現代制造。



SMW-AUTOBLOK 生產用于車削、磨削和銑削機床的工件夾具系統。我們設計、開發、制造和支持我們自己的所有產品，為全球行業設定標準。



研磨

磨床的工作夾持系統和工件支架。



分為：

分段套筒芯棒

氣動煎餅缸

研磨固定架

空氣卡盤

用于研磨的隔膜卡盤

人臉驅動程序



分段套筒芯棒

EM-S

分段套筒芯棒

電源驅動

分段套筒芯棒 Ø 18 - 105 mm

尺寸 1-4

擴展性大



應用程序/客戶利益



•非常適合批量生產和耐磨的硬車削磨削，表面硬化和硫化夾緊套



•通過固定心軸體實現最高精度和高扭矩傳輸



•通過夾緊套的軸向夾緊運動進行軸向下拉=最佳面部用盡



•快速更換夾緊套，縮短設置時間



•空氣感應準備





技術細節



•大的可擴展性0.8-1.2mm，具體取決于尺寸（夾緊套在直徑為標稱直徑的±0.4 mm或±0.6 mm。）



•動力操作



•剛性設計，帶浮動安裝



•端面上用于軸向止動的螺紋孔



型號：

EM-S-1

EM-S-2

EM-S-3

EM-S-4





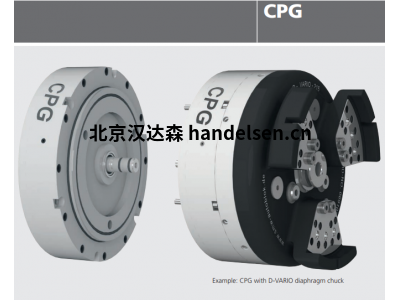

氣動煎餅缸



CPG

用于膜片卡盤 D-VARIO 和端面驅動器 FDG

用于隔膜卡盤D-VARIO和端面驅動器FDG的氣動煎餅缸

易于安裝，無需液壓裝置的磨床和車床

工作壓力 2-8 bar

空氣/冷卻液介質進給



應用程序/客戶利益



•用于驅動隔膜卡盤D-VARIO和端面驅動器FDG

•無需液壓裝置即可輕松安裝研磨機和車削機

•設計緊湊



技術特點



•工作壓力2-8巴

•最大軸向活塞力推動21 kN，拉動7 kN

•1個額外的空氣/冷卻劑介質進料

•空氣服務裝置，帶水分離器和必要的供油

•必要的供氣管



標準設備                          奧德林示例

氣動煎餅缸                        版本D-VARIO識別號045863

（不帶供氣管）                  版本FDG識別號045891

                                        APFL3識別號5302595



型號：CPG 215





研磨固定架



SRG

研磨固定支架



SRG-B

磨削穩定架，中心微調



磨削中心水平和垂直微調

可伸縮穩定扶手

壓縮空氣防塵和冷卻液端口

通過接近開關進行監控

后續磨削的理想選擇



應用程序/客戶利益



•軸類工件在磨床上的支撐

•特別適合加工曲軸和凸輪軸

•通過磨削中心的靈敏微調

•適用于后續研磨

•用于自動裝載的可伸縮穩定支撐臂

•監控過程安全的末端位置



標準型號:

SRG 0.8, SRG1,SRG 1 S  , SRG2  ,SRG 2 F ,SRG 3 F, SRG 4 F,SRG4.1FS,SRG-B 4F,SRG 5 F, SRG-B 5 F,SRG-B 5 FS.



空氣卡盤



ACU-GRIND

高精度空氣卡盤

卡盤尺寸 Ø 80 - 250 MM

高精度空氣卡盤 Ø 80 - 250 mm



用于外徑和內徑夾緊

內置氣動驅動，無需液壓缸

用于通用磨削應用



應用程序/客戶利益



•用于高精度車削和磨削的密封標準卡盤

•最高精度-跳動和重復性

•內置氣動驅動，無需液壓缸



技術特點



•底座鉗口表面硬化

•重復性<0.002 mm

•proofl ine®卡盤=完全密封-低維護



型號；

AcuGrind 80

AcuGrind 100

AcuGrind 125

AcuGrind 150

AcuGrind 200

AcuGrind 250



用于研磨的隔膜卡盤

D

隔膜卡盤

快速鉗口更換系統

膜片夾緊技術，快速更換鉗口，適用于硬車削、磨削和高精度車削



直徑 210-315 毫米

外徑或節距線夾緊

離心力補償

打樣卡®盤 = 全密封 – 維護成本低



D-KOMBI

徑向-軸向夾緊

快速鉗口更換系統

隔膜夾緊技術，帶下拉手指鉗口/下拉手指快速更換



直徑 210-400 毫米

徑向和軸向夾緊

平坦的夾持力曲線

打樣卡®盤 = 全密封 – 維護成本低



D-PLUS

膜片卡盤 - 開口中心

快速鉗口更換系統

帶快速鉗口更換系統的開放式中心隔膜卡盤



直徑 260-315 毫米

徑向外徑或節距線夾緊

帶中心孔

離心力補償

打樣卡®盤 = 全密封 – 維護成本低



D-VARIO

隔膜卡盤

靈活的模塊化系統

膜片卡盤，帶中心線徑向微調



直徑 215 毫米

中心線徑向微調

鑰匙鎖系統=快速定位不同齒數齒輪的鉗口

帶鉗口的模塊化系統，用于節距線或外部夾緊

打樣卡®盤 = 全密封 – 維護成本低
