VACUUMSCHMELZE 面向xEV市場的汽車開環電流傳感器
VAC 電流傳感器，具有堅固的汽車級霍爾元件。
VAC 在開環傳感器中，磁芯氣隙中的磁場強度由霍爾探頭測量。它產生與場強成比例的小輸出電壓。放大的電壓代表傳感器的輸出信號。
VAC 建立了新的開環電流傳感器產品線，具有堅固耐用的、符合汽車標準的霍爾元件，可實現高精度和線性度。它們非常適合測量 300 A 和 600 A 范圍內的直流、交流和脈沖電流。
好處：
工作溫度 -40 °C 至 150 °C
寬內開口，用于電纜和矩形母線，直徑約為 ø 16 / 22 mm，或 4 x 21 / 6 x 26 mm
與閉環電流傳感器相比，價格具有吸引力
技術數據
在整個溫度范圍內，標稱電流的精度為 2 %
在整個溫度范圍內，標稱電流的線性度為 1 %
頻率范圍 DC 至 20 kHz
初級導體和額定電壓高達 1，000 V 的測量電子元件之間的電氣隔離
符合 AEC-Q100 的汽車級霍爾 IC 標準
制造將符合VDA第19卷的“技術清潔度”
典型應用
高壓電動汽車
48 V 電動汽車
混合動力電動汽車
編號 標稱 峰值 原型 連接
K30549 300 425 300 HP 水平/銷
K30553 600 850 600 HP 水平/銷
K30554 600 850 600 VP 垂直/引腳
K30555 600 850 600 V 垂直，不帶引腳，用于螺釘連接

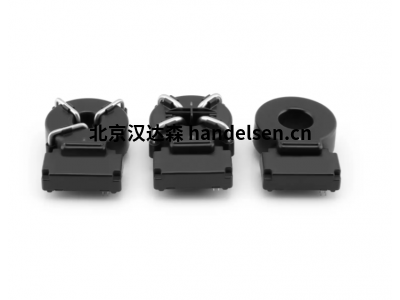

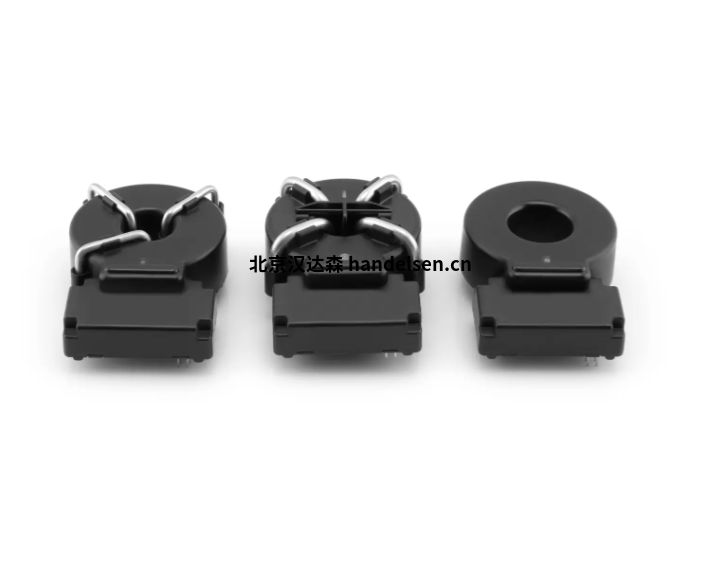

VAC 補償電流傳感器
高精度的電流測量
VAC 補償電流傳感器（閉環）采用VAC自己的磁性探頭作為零場檢測器，以實現電流測量的大精度。VAC 電流傳感器覆蓋 1.5 A 至 1，700 A 的三個量級初級電流。
優勢：
低上升時間
在 0.4 – 0.7 % 的范圍內具有佳的測量精度
頻率范圍 DC 至 200 kHz
溫度依賴性非常低，初始變量幾乎沒有長期漂移
UL508 認證
性能高于帶霍爾元件的傳感器
典型應用：
變頻器
光伏逆變器
風力渦輪機
電動汽車充電站
焊接逆變器
電源
機器人
典型屬性
電源電壓和輸出可變 單極性 +5 V：電壓輸出 雙極性± 12 V、± 15 V 或 ± 24 V：電流輸出
高環境溫度 +85 °C*
頻率范圍 直流至 200 kHz*
最大誤差 （@IPN，有效值@RT)≤ 0.7 %
VAC 補償電流傳感器的工作原理
待測電流IP在軟磁芯中產生磁通量。傳感器電子元件通過補償電流I產生S相反方向的河流，并將流量的總和調節為零。這是通過磁場探頭完成的，磁場探頭位于磁芯的氣隙中。在幾kHz以上的頻率下，由初級繞組、磁芯和次級繞組組成的磁性系統充當獨立于電子設備的電流互感器。補償電流的大小和形狀對應于初級電流除以次級繞組的匝數。可以通過測量電阻從中獲得電壓。補償電流傳感器的主要優點是成像精度高，上升時間短，帶寬寬。
與采用霍爾元件作為探頭的補償電流傳感器相比，帶磁性探頭的VAC補償電流傳感器在整個應用溫度范圍內可實現更高的精度，并且輸出信號中的噪聲成分小。
產品：
VAC 4640-X100
VAC 4640-X101
VAC 4640-X102
VAC 4640-X150
VAC 4640-X151
VAC 4640-X152
VAC 4640-X154
VAC 4640-X156
VAC 4640-X256
VAC 4644-X056
VAC 4645-X010
VAC 4645-X030
VAC 4645-X060
VAC 4645-X080
VAC 4645-X211
VAC 4646-X100
VAC 4646-X101
VAC 4646-X111
VAC 4646-X112
VAC 4646-X161
VAC 4646-X200
VAC 4646-X201
VAC 4646-X300
VAC 4646-X400
VAC 4646-X410
VAC 4646-X412
VAC 4646-X413
VAC 4646-X460
VAC 4646-X651
VAC 4646-X652
VAC 4646-X653
VAC 4646-X654
VAC 4646-X662
VAC 4646-X761
VAC 4646-X763
VAC 4647-P765
VAC 4647-X160
VAC 4647-X161
VAC 4647-X260
VAC 4647-X261
VAC 4647-X262
VAC 4647-X263
VAC 4647-X264
VAC 4647-X460
VAC 4647-X461
VAC 4647-X661
VAC 4647-X662
VAC 4647-X663
VAC 4647-X664
VAC 4647-X761
VAC 4647-X762
VAC 4647-X763
VAC 4647-X764
VAC 4648-X052
VAC 4648-X053
VAC 4648-X054
VAC 4648-X300
VAC 4648-X400
