maxon致力于研發并生產性能強大的電動驅動器。 我們的DC電機品質優異。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空火星探測車的驅動力來源就是maxon電機。 此外，還可用在外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是客機、相機鏡頭和心臟泵中。

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創新。 我們的模塊化系統產品不斷擴展，其中包括：

有刷和無刷直流電機

無刷盤式電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案

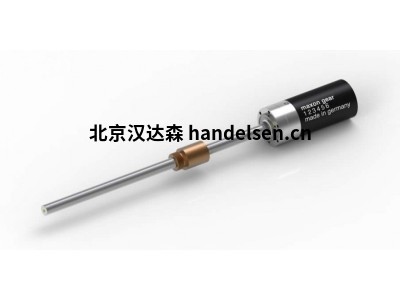

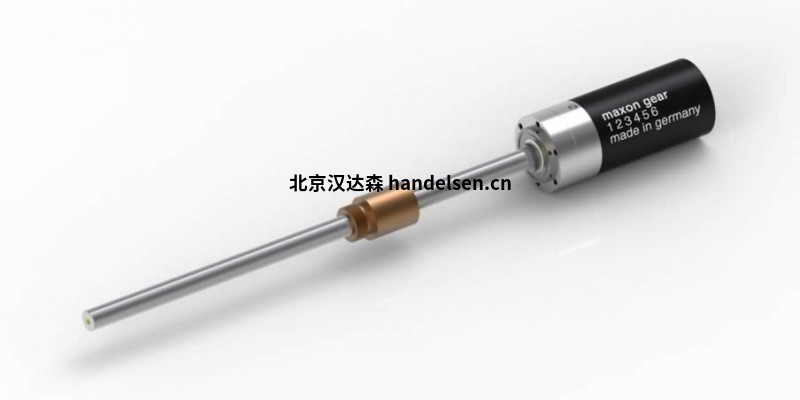

Maxon 絲杠軸齒輪箱GP

內置軸向軸承可承受高軸向負荷。 提供公制絲杠、滾珠絲杠以及梯形絲杠。

結構緊湊、配置簡單的主軸驅動作為全套系統 帶適合于高軸向負載的集成式軸向支承。 采用滾珠循環主軸和公制主軸的設計結構。

Maxon motor 363869

絲杠軸減速箱 GP 22 S Ø22 mm, 滾珠絲杠, Ø6 x 2

一般數據

齒輪箱類型 GP

外徑 22 mm

版本 帶滾珠螺桿的絲杠軸齒輪箱

主軸齒輪箱數據

級數 2

減速比 20 : 1

減速比 81/4

Max電機軸直徑 4 mm

Max進給速度 13 mm/s

Max進給力（連續） 173 N

Max進給力（瞬時） 411 N

輸出端相對于輸入端的旋轉方向 =

Max效率 67 %

空載下齒輪箱平均背隙 1.2 °

機械定位精度 0.04 mm

慣量 0.4 gcm²

齒輪箱長度（L1） 44.8 mm

Max連續輸出功率 21 W

Max瞬時輸出功率 34 W

技術參數

絲杠軸長度 150 mm

徑向間隙 Max0.05 mm, 5 mm（距離法蘭）

Max軸向間隙 Max 0.008 mm

Max徑向載荷 130 N, 15 mm（距離法蘭）

Max軸向壓配合力 500 N

Max連續輸入轉速 8000 rpm

Max瞬時輸入轉速 8000 rpm

建議溫度范圍 -15...+80 °C

擴展溫度范圍 80...+80 °C

高溫高壓滅菌次數 0

重量 115 g

型號示例：

Maxon motor 363869

Maxon motor 363870

Maxon motor 363871

Maxon motor 363872

Maxon motor 363873

Maxon motor 363874

Maxon motor 363875

Maxon motor 363876

Maxon motor 363877

Maxon motor 363878

更多產品型號 詳詢北京漢達森
