MADLER精密軸承滾輪712AV

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

車輪 712 AV，一側帶法蘭的特殊鑄鐵材料，滑動軸承型(直徑 mm)

　　材料：GG25 鑄鐵，鍍鋅。

　　法蘭和運行面精密車削，運行面與軸線成3°傾斜，安裝惰輪滑動或滾動

　　移動軸承。作為帶 Z 板密封的標準滾動軸承

　　溫度范圍為 -30°C 至 +180°C。

　　服務：

　　片巖

　　CAD-日期

　　我們提供的3D模型設計、圖片和技術圖紙僅供參考。

　　對于因 CAD 數據引起的爭議，我們不承擔任何責任。

　　(有現貨/按訂單發貨。請聯系我們)

　　產品數量 B

　　[毫米] 厘米

　　[毫米] 高

　　[毫米]

　　[毫米] G

　　[毫米] ND

　　[毫米] 深

　　[mm] 有效載荷約。重量

　　[公斤]

　　77 500 500 50 62 32 26--15+0,2 400 0,6

　　77 500 700 75 100 40 30 47 40 20+0.2 800 1,3

　　77501000 100 125 46 36 52 45 20+0.2 1000 2,3

　　77501200 125 145 46 36 52 45 20+0.2 1000 2,7

　　77501500 150 175 46 36 52 62 20+0.2 1000 3,5

　　77501800 180 210 47 36 52 65 30+0.2 1200 4,7

　　77502000 200 230 56 38 60 90 30+0.2 1500 7,7

　　77502500 250 300 65 50 70 90 40+0.2 2000 13,5

　　服務：

　　片巖

　　CAD-日期

　　我們提供的3D模型設計、圖片和技術圖紙僅供參考。

　　對于因 CAD 數據引起的爭議，我們不承擔任何責任。

　　(有現貨/按訂單發貨。請聯系我們)

　　產品數量 B

　　[毫米] 厘米

　　[毫米] 高

　　[毫米]

　　[毫米] G

　　[毫米] ND

　　[毫米] 深

　　[mm] 有效載荷約。重量

　　[公斤]

　　77520700 75 100 40 30 47 54 20 800 1.3

　　77521000 100 125 46 36 52 62 20 1000 2,4

　　77521200 125 145 46 36 52 62 20 1000 2,8

　　77521500 150 175 46 36 52 62 20 1000 3.5

　　77521800 180 210 47 36 52 65 20 1200 4,7

　　77522000 200 230 56 38 60 90 25 1500 7,7

　　77522500 250 300 65 50 70 90 30 2000 12.8

　　MADLER 特殊鑄鐵材質，帶單面法蘭，滑動軸承型精密軸承滾子

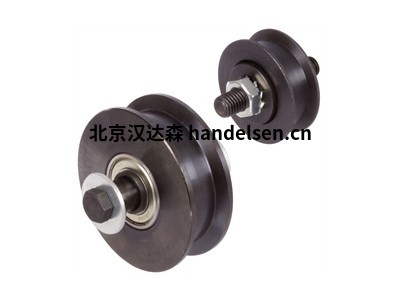

　　惰輪，C45 鋼，兩側帶法蘭

　　特別適用于重型設備，如：電控門。

　　由剛性材料制成，帶有全密封的高精度軸承。

　　產品編號 776 004 00 和 776 005 00 帶有矩形運行面和一個軸承，輪心

　　黑化處理。

　　產品編號 776 006 00 和 776 016 00 具有略微凸出的工作表面和雙軸承。

　　交付包括所有必需的安裝材料。用于直徑為 35 和 45 毫米的工作表面的軸，帶外

　　螺紋、鋸齒墊圈和六角螺母、其他尺寸的帶內螺紋軸、六角螺釘和

　　DIN ISO 7093-1 墊圈。

　　* 注明的載荷來自滾動軸承目錄中的尺寸和溫度。對于編號為 776 004 00 和 776 005 00 的產品，這些值是在最高工作溫度 90ºC 下

　　高效的。如需更高的連續溫度，請先咨詢。

　　** 沒存貨。請咨詢您的鋼材供應商。

　　服務：

　　片巖

　　CAD-日期

　　我們提供的3D模型設計、圖片和技術圖紙僅供參考。

　　對于因 CAD 數據引起的爭議，我們不承擔任何責任。

　　(有現貨/按訂單發貨。請聯系我們)

　　產品數量 A

　　[毫米] 乙

　　[毫米] G

　　[毫米] 厘米

　　[毫米] 深

　　[毫米] E

　　[毫米]

　　[mm] 車輪載荷*最大值

　　[公斤] 重量

　　[kg] 推薦導軌** d1

　　[毫米] b1

　　[毫米] d2

　　[毫米] b2

　　[mm] 緊固件

　　77600 400 35 45 17 20 10,3 50 10 160 0,18 40 x 10----Flachmutter M10 mit Zahnscheibe

　　77600 500 45 55 19 24 12,3 65 12 250 0.32 50 x 12----Flachmutter M12 mit Zahnscheibe

　　77600 600 63 75 27 33 15,3 68 15 480 0,75 60 x 15 20 3 30 2,5 Sechskant-Schraube M16 x 16 mm

　　77600 800 84 100 34 40 20,3 80 20 840 1,50 60 x 20 26 3 37 3,0 Sechskant-Schraube M16 x 16 mm

　　77601000 100 125 40 46 25.0 96 25 960 3,35 DIN 5901 S 7 32 3 37 3,0 Sechskant-Schraube M16 x 16 mm

　　77601300 130 160 52 58 32.0 120 30 1360 4,60 DIN 5901 S 10 38 3 50 3.0 Sechskant-Schraube M16 x 16 mm

　　77601600 164 200 64 70 38.0 140 35 1800 8,80 DIN 5901 S 14 45 3 60 4.0 Sechskant-Schraube M16 x 16 mm
