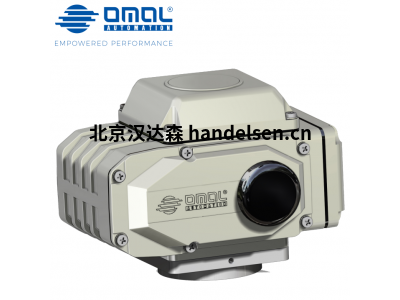

OMAL AE開關式旋轉式電動閥

一、OMAL AE開關式旋轉式電動閥技術特點

執行器開關;工作角度 90°（最大 100°）。

服務 50%

最大扭矩從 10 到 1960 Nm。 （見表）電源電壓 230 V 交流 （±10%） 50/60 赫茲 1相

絕緣電阻 100 M /500 Vdc

張力絕緣 1500 Vac/1 分鐘

E 級絕緣

電機 工作溫度范圍為 –25°C 至 + 55°C（對于在低于

0°C 的溫度下使用，我們建議使用空間加熱器元件）根據 NEMA 4，4X 規則進行保護 （IP65）

從F03到F14的閥門聯軸器法蘭：ISO 5211。

電機中的自動復位恒溫保護。

帶凸輪的開/關限位開關可在整個行程上調節 帶凸輪的輔助限位開關可在整個行程上調節

安全可調的機械限位開關。

刻度可視位置指示器

用于手動操作的可拆卸操縱桿 帶螺絲端子

電氣連接 通過電纜壓力機鎖定供電電纜。

最大工作噪音 <70 dB （A）。

二、OMAL AE開關式旋轉式電動閥可選配件

有關各種型號的選項可用性

饋電電壓 115 Vac - 24 Vac - 24 Vdc.

扭矩限制器。

位置電位器135 / 500 / 1K歐姆。

位置轉換器 R/I 4÷20 mA DC。

速度控制單元 30÷240 s.

空間加熱器。

應急齒輪箱（適用于 AE100 和 AE200）。

驅動器插槽。

三、OMAL AE電動閥參數

四、OMAL AE電動閥尺寸

五、OMAL AE電動閥材料
