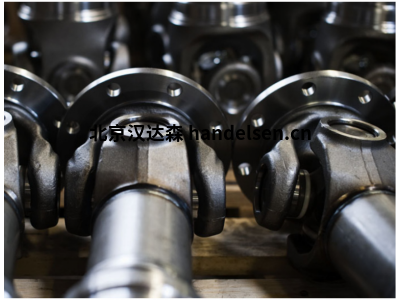

WiCHMANN100系列萬向軸XL用于通用機械工程 ，軌道車輛

一、WiCHMANN傳動軸特點：

•未分開的軸承孔

•免維護

•負載下的最大強度和最小變形

•最高銷交叉承載保護

•特定材料的選擇和處理

•最佳焊接接頭

•幾何形狀

二、WiCHMANN服務

評估所有運行和設計相關數據（功率、速度、扭矩等），以重新計算

為您的個人軌道車輛應用提供必要的鉸接軸驅動。

三、WiCHMANN萬向軸系列

WiCHMANN100

WiCHMANN105

WiCHMANN110

WiCHMANN130

WiCHMANN135

WiCHMANNDIN

WiCHMANNSAE

四、WiCHMANN100系列萬向軸XL

大小 21510; 22580; 25080; 28580 ;31510

軸承扭矩Nm 29000 ;45000 ;70000 ;100000; 143000

持續扭矩Nm 29000 ;45000 ;70000 ;100000; 143000

聯合功率因數Nm 8350 ;12050; 19650; 26200; 35000

旋轉直徑mm 220 ;225; 250 ;285 ;315

WiCHMANN100系列萬向軸XL應用領域

·通用機械工程

·軌道車輛

·試驗臺

·泵

·造紙機

·起重機

·軋機驅動器

WiCHMANN萬向軸屬性

.無分隔的儲物孔

·漸開線齒廓或直齒廓的長度補償（SAE）

·應用相關型材涂層

·帶DIN或十字楔以及Hirth齒的叉法蘭

·免維護交叉關節
