KOBOLD Messring 電磁流量計

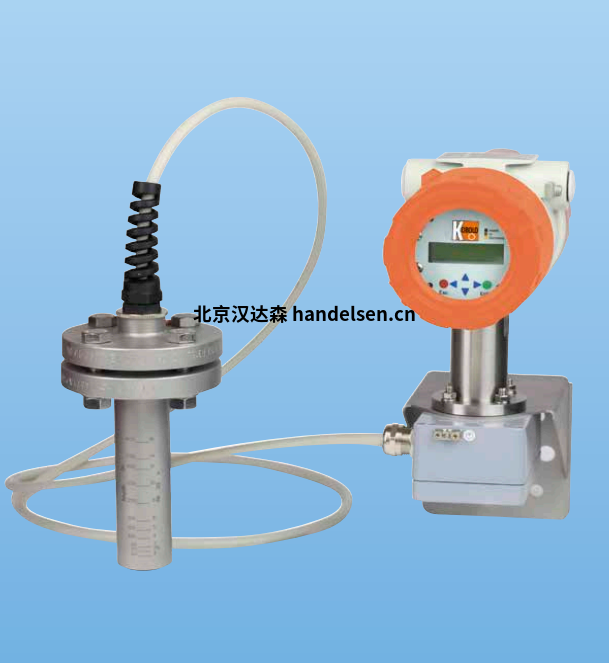

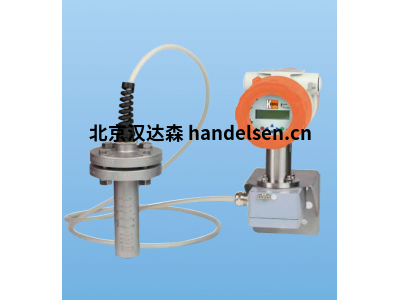

KOBOLD PITe - 帶遠程變送器的緊湊型插入式電磁流量計
KOBOLD PITe 電磁流量計設計簡單、緊湊，免維護，幾乎沒有壓降。
根據法拉第感應定律，流過定向磁場的導電介質將感應出與平均流速成正比的電壓，從而產生與體積流量成正比的電壓。
KOBOLD PITe 的傳感器放置在管道中，當導電介質流經磁場線圈和兩個電極時，電極電壓由變送器檢測并轉換為標準化信號，例如 4-20 mA 模擬量輸出或脈沖輸出。
它用于測量液體、漿料、糊狀物和其他導電介質的體積流量，壓力、溫度、密度和粘度都不影響測量。但是，它不適用于含有固體顆?；蛐馀莸慕橘|(zhì)。
測量范圍
1 - 10 m/s
精度
±1,5 % 讀數 ( Q≥30% 滿量程)
±1,5 % 讀數 ±2,5 % 滿量程 (Q≤30% 滿量程)
耐壓
PN16 (16 bar / 90°C; 14 bar / 100°C)
溫度
-20 ... +100°C, 不銹鋼/ 聚四氟乙烯 ;過程
-20 ... +60°C ;環境
電導率: ≥20 µS/cm
--------------------------------
KOBOLD PIT - 帶有可選提取裝置的插入式電磁流量計
KOBOLD 的 PIT 插入式電磁流量計沒有移動部件，旨在測量大直徑管道中導電液體的流速。從購買價格和安裝成本的角度來看，插入式設計使其與大型在線電磁流量計相比具有潛在的成本效益。這是因?yàn)椴迦胧皆O(shè)計只需要管道側面的一個鉆孔，而不是整個管段，這是安裝在線式電磁流量計所必需的。該金屬流量計還可以配備閥組件，該閥組件允許在系統加壓和運行時插入/拔出電磁流量計。PIT 的安裝電樞可以提供不銹鋼或 PFA-Clad 材質，電極材質有不銹鋼、Hastelloy®、鉑、鉭和其他材料。
適用管徑
DN125...DN2000
機械連接
DIN 法蘭DN40...80
ANSI 法蘭 2"...3"
材質
不銹鋼/PTFE或PFA
精度
±1.5 % 讀數
---------------------------------
KOBOLD MIS - 經濟型全通徑電磁流量計 - 法蘭 - 適用于液體
KOBOLD 新型流量計MIS是為測量和監測管道中的中等流量的導電液體而開發的。
該產品根據電磁測量原理運行的。根據法拉第磁感應定律，在通過磁場運動的導體中會產生電壓。在這里導電介質作為移動的導體。在測量介質中感應的電壓與流速成正比，因此可以得出一個體積流量值。流動的介質必須具有一定的導電性。感應電壓由兩個與測量介質接觸的感測電極接收，并傳送到測量放大器。
流速將根據管道的橫截面積來計算。
測量不受過程液體及其材料特性，如密度、粘度和溫度的影響。兩路輸出可以設置為開關、模擬量或頻率。還可以選擇一個計量功能，其中輸出1被設置為開關NPN / PNP / PP，輸出2被設置為控制輸入。
測量范圍
0,6 - 160 m³/h ... 1 - 250 m³/h
Pmax: 16bar
Tmax: +70℃
機械連接
DN50、DN80、DN100，2"、3"、4"ANSI
精度
±(0,5 %讀數值 + 0,5 %滿量程)
可旋轉TFT顯示屏
輸出：2路模擬量輸出，脈沖，頻率或報警
防護等級
IP67
------------------------------------
KOBOLD MIM 小型在線不銹鋼電磁流量計
經濟型KOBOLD MIM 全金屬電磁流量計，也稱磁感應流量計，可測量和監控非常小到中等流量的導電液體。它提供了同類產品不具備的低流量測量范圍。它包括一個 IO-link 以滿足工業 4.0 的要求。它完全由不銹鋼制成，并提供同類產品所不具備的多種功能。除了集成溫度測量外，MIM 還可用于非常小的標稱管道尺寸并覆蓋更大的測量范圍。MIM 有兩個可單獨配置的輸出，可用作脈沖、警報或模擬量輸出，具體取決于客戶設置。這使得更容易集成到不同的工藝或輔助電路中。只需在菜單中執行幾個步驟即可輕松對其進行編程，通過熱鍵按鈕訪問。諸如部分累計流量顯示、溫度測量或最大流量等功能可以通過熱鍵操作，因此無需在菜單中瀏覽多個級別。多行數字 LCD 顯示屏提供比其他同類產品更好的視圖，并顯示相應的單位或其他信息，以及測量值。例如，當達到某個流量時，顯示顏色會發生變化。從而從遠處可以明顯看出何時已經計量或超過了限制。
緊湊的尺寸使安裝變得簡單容易，即使在緊配合的管道系統中也是如此。MIM 提供卓越的響應時間，有助于實現更精確的計量功能。通過顯示屏主屏幕上的光學按鈕可以方便地選擇所需劑量，并且可以通過外部控制輸入啟動和停止配料過程，并且可以隨時更改數量。MIM 還提供遠程版本，以適應熱介質和溫控環境。與其他傳統產品不同，與介質接觸的部分僅包含傳感器。使用 MIM，所有電子設備、控制和顯示器都通過電纜與傳感器單元分開安裝。這使得 MIM 在 -20 到 140℃的溫度下表現出色。MIM 提供 G螺紋、NPT螺紋和 Tri-Clamp 接頭。如果需要法蘭安裝，請查閱我們的 MIS 系列。
范圍
0,01 - 1 l/min ... 1,5 - 350 l/min
機械連接
G ¼, G½, G¾, G1, G2 "外螺紋, 2" NPT 內螺紋
連接材質
316L不銹鋼
耐壓
16 bar
耐溫
+140℃
輸出
兩路模擬量、脈沖、頻率、報警輸出, IO-link
----------------------------------------
KOBOLD MIK - 塑料電磁流量計 - 化學品、酸、堿、水
KOBOLD MIK型流量計用于測量和監測管道中較小和中等流量的電導率液體流量。
該產品是根據電磁測量原理工作的。根據法拉第的磁感應定律，在一個在磁場中運動的導體中會產生電壓。導電的介質充當移動的導體。在介質中感應到的電壓與流速成正比，因此得到一個體積流量值。流動的介質必須具有一定的導電性。感應電壓由兩個與介質接觸的傳感電極接收，并送至測量放大器。流速將根據管道的橫截面積計算出來。
測量不受介質及其材料特性的影響，如密度、粘度和溫度。該設備可以配備一個開關、頻率或模擬量輸出。此外，還有一個緊湊型電子系統可供選擇，它包含一路開關和一路模擬量輸出。
該產品由一個可選的定量和計數器電子系統完成工作。計數器電子系統在顯示屏的第一行顯示當前的流量，并在第二行顯示部分累積量或總量。定量電子系統控制簡單的灌裝任務，同時也測量流速、總體積和灌裝量?？梢岳媚M量輸出和兩個繼電器輸出來進一步處理信號。
可用范圍
0,01 - 0,5 ... 35 - 700 l/min
精度
± 2% 滿量程
重復性
± 1% 滿量程
耐溫
80°C
介質電導率
最小 30 μS/cm（MIK- ...08和10：最小 200 μS/cm）
耐壓
10bar
-----------------------------------------
KOBOLD EPS - 用于液體、漿料和漿料的工業電磁流量計
KOBOLD EPS系列電磁流量計，由一個隔離襯管、一個磁場線圈和兩個電極組成。其傳感器可以與UMF2變送器結合使用，安裝可以是一體式，也可以是分體式。
根據法拉第感應定律，導電的測量介質通過定向磁場，產生與平均流速成正比的電壓。變送器檢測到電極電壓后，將其轉換成標準化的電信號，如4-20mA模擬量信號或脈沖信號，從而計算出體積流量。
測量范圍
0.5 m/s...10 m/s
機械連接
法蘭 DN10 ... DN1200, ANSI ½ ... 48"
襯里材料
硬橡膠或軟橡膠、三元乙丙橡膠、聚四氟乙烯或陶瓷
Pmax
PN40
溫度范圍
-20 ... +150°C
精度
± 0.3% 讀數值 ± 0.01% (Q at 10 m/s)
