Endress Hauser壓力變送器Evo2工作原理與特點簡介



壓力變送器是工業應用中常用的一種壓力傳感器，廣泛應用于水利水電、鐵路交通、智能建筑、生產自控、航空航天、石化、油井、電力、船舶、機床、管道等眾多行業。

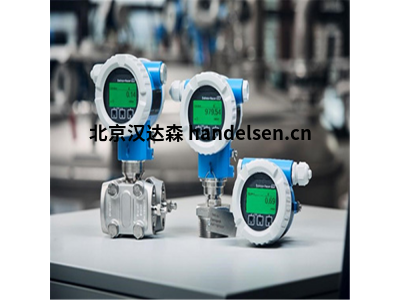

恩德斯豪斯（Endress+Hauser）壓力變送器Evo2



恩德斯豪斯（Endress+Hauser）壓力變送器工作原理如下：

1、壓力變送器變送器



在了解壓阻式壓力變送器時，我們首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。







2、陶瓷壓力變送器



原理抗腐蝕的壓力變送器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。



陶瓷是一種*的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40～135℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力變送器的發展方向。



3、擴散硅壓力變送器



被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。





4、壓電壓力變送器傳感器



壓電傳感器中主要使用的壓電材料包括有石英、酒石酸鉀鈉和磷酸二氫胺。其中石英（二氧化硅）是一種天然晶體，壓電效應就是在這種晶體中發現的，在一定的溫度范圍之內，壓電性質一直存在，但溫度超過這個范圍之后，壓電性質*消失（這個高溫就是所謂的“居里點”）。由于隨著應力的變化電場變化微?。ㄒ簿驼f(shuō)壓電系數比較低），所以石英逐漸被其他的壓電晶體所替代。而酒石酸鉀鈉具有很大的壓電靈敏度和壓電系數，但是它只能在室溫和濕度比較低的環境下才能夠應用。磷酸二氫胺屬于人造晶體，能夠承受高溫和相當高的濕度，所以已經得到了廣泛的應用。現在壓電效應也應用在多晶體上，比如現在的壓電陶瓷，包括鈦酸鋇壓電陶瓷、PZT、鈮酸鹽系壓電陶瓷、鈮鎂酸鉛壓電陶瓷等等。



可藍牙調試的新一代智能壓力變送器Evo2.0

　　最高精度 0.025%

　　產品亮點:

　　智能安全

　　●產品研發遵循 IEC 61508 標準，貫穿安全設計理念

　　●采用 CRC 校驗和算法，確保安全參數始終穩定不變

　　●綠色背光顯示切換至紅色，醒目標識提醒報警事件

　　操作簡便

　　●安裝Endress+Hauser SmartBlue app，通過 Bluetooth 藍牙接口,儀表操作直觀明了

　　●提供多種操作向?qū)?，大大?jiǎn)化了儀表調試的復雜性

　　●配備 HistoROM 智能數據存儲單元， 輕松實現安全參數傳輸

　　●無需打開面板，通過光敏按鍵即可操作儀表

　　提高生產力

　　●心跳技術自監測功能，能夠及時檢測出異常工況和引壓管堵塞

　　●心跳技術自校驗功能，無需中斷生產過程

　　●心跳技術自診斷功能
