Argo-Hytos防爆閥RPEX3-06技術規格

公司簡介：

德國Argo-Hytos電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

液壓閥

產品分類：

方向閥

截止閥

壓力閥

流量閥

平衡閥

比例闊

產品介紹：

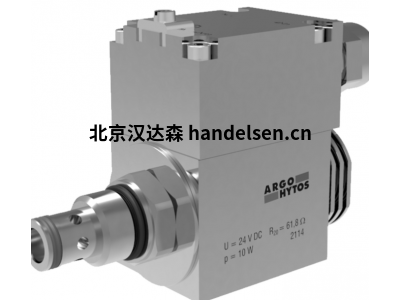

防爆閥

防爆閥的使用符合ATEX標準。電磁換向閥的電磁鐵具有低的表面溫度以及穩當?shù)耐鈿?。多種系列的滑閥式換向閥可供選擇。電液換向閥是多級閥，內部或外部先導控制式的。在換向閥的中位，所有油口連接是關閉的。2通錐閥以及3通錐閥可在中位時保證無泄漏。對于錐閥，有不同的手動越權方式可選。

1.RPEX3-06

二位四通防爆閥與三位四通換向閥，電磁控制式

06通徑 (D03) • Qmax 60 l/min (16 GPM) • pmax 350 bar (5100 PSI)

產品特點：

閥與電磁鐵設計成防止表面溫度具備點燃可能性

對于爆炸危險區域，電磁線圈滿足法規 94/9/EC (ATEX)

對氣體、粉塵與礦井環境防爆，提供所有區域的解決方案

澆封型電磁鐵

直動式換向閥，安裝連接尺寸符合 ISO 4401, DIN 24340 (CETOP 03) 標準

高達 350 bar 壓力下的高效的液壓能傳輸，通過優化設計以最小化壓降。

所有油口均可全壓加載

五閥腔閥體設計以降低流體粘度對液壓功率的影響

多種手動越權控制功能可選

線圈可與所有 Argo-Hytos ATEX/IECEx 系列產品互換

標準系列的閥經過鍍鋅處理并可以經受ISO 9227標準下的 520h 鹽霧測試

2.RNEXH1-10

二位四通防爆閥與三位四通換向閥，先導式

10通徑 (D05) • Qmax 150 l/min (40 GPM) • pmax 320 bar (4600 PSI) / 420 bar (6100 PSI)

產品特點：

內部或外部先導控制的換向閥，安裝連接尺寸符合 CETOP 4.2-4 P05-320，或可選 ISO 4401-05-05-0-05

通過一個 ISO 4401-03 (CETOP 03) 電磁鐵驅動的換向閥

主級高壓系列 420 bar (6090 PSI) 可選

高效的液壓能傳輸，通過優化設計以最小化壓降

通過在主閥體中插入或移除螺紋插件可靈活地改變內部先導供油/回油為外部先導 供油/回油

多種可互換閥芯以及閥控制功能可選

軟切換，閥芯速度可調，主閥芯行程限制等功能可供選擇

標準系列的閥體經過鍍鋅處理并可以經受ISO 9227標準下的 520h 鹽霧測試

型號列表：

RPEX3-06

RPERX3-06

RNEXH1-10

RNEXH5-16

RNEXH4-25

SD2EX-B2

SD2EX-B3

SD2EX-B4
