LAM Technologies 步進電機NEMA 17系列型號及參數

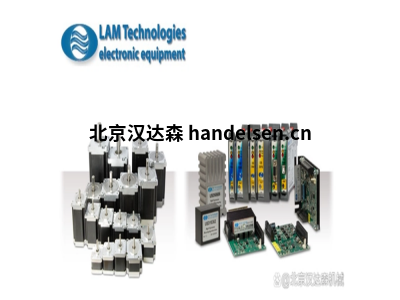

LAM Technologies 提供與其驅動器相結合的高質量步進電機，以提供現代且高性能的運動控制解決方案。

LAM Technologies的步進電機采用標準 NEMA 法蘭制造，便于安裝在現有系統和新應用上。LAM Technologies扭矩高于 1,5Nm (213 oz-in) 的電機可提供單平面或雙平面軸，以實現簡單安全的緊固。根據要求，LAM Technologies可以提供帶鍵和雙軸的步進電機。

LAM Technologies帶有 NEMA34 和 NEMA42 法蘭的步進電機具有單獨的繞組（8 線），允許它們?cè)陔p極串聯和雙極并聯中使用。

LAM Technologies NEMA 17系列

LAM Technologies NEMA 23系列

LAM Technologies NEMA 24系列

LAM Technologies NEMA 34系列

LAM Technologies NEMA 42系列





NEMA 17 步進電機 42.3x42.3mm (1.67x1.67in) 保持扭矩高達 0.5Nm (71oz-in)

三種不同尺寸的NEMA17 步進電機能夠提供超過 0.5Nm (71oz-In) 的保持扭矩。

NEMA 17 型號：

LAM TechnologiesM1173020

LAM TechnologiesM1173021

LAM TechnologiesM1173030

LAM TechnologiesM1173031

LAM TechnologiesM1173040

LAM TechnologiesM1173041

1,LAM TechnologiesM1173020

技術數據

雙極保持力矩 0.28Nm (39oz-in)

雙極相電流 0.7臂

轉子慣性 34g-cm 2 (0.186oz-in 2 )

長度 34 毫米（1.34 英寸）

重量 240 克（8.47 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°





2,LAM TechnologiesM1173021

技術數據

雙極保持力矩 0.28Nm (39oz-in)

雙極相電流 1.3武器

轉子慣性 34g-cm 2 (0.186oz-in 2 )

長度 34 毫米（1.34 英寸）

重量 240 克（8.47 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°

3,LAM TechnologiesM1173030

技術數據

雙極保持力矩 0.4Nm (56oz-in)

雙極相電流 0.7臂

轉子慣性 54g-cm 2 (0.295oz-in 2 )

長度 40 毫米（1.58 英寸）

重量 290 克（10.23 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°





4,LAM TechnologiesM1173031

技術數據

雙極保持力矩 0.4Nm (56oz-in)

雙極相電流 1.7武器

轉子慣性 54g-cm 2 (0.295oz-in 2 )

長度 40 毫米（1.58 英寸）

重量 290 克（10.23 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°

5,LAM TechnologiesM1173040

技術數據

雙極保持力矩 0.5Nm (71oz-in)

雙極相電流 0.7臂

轉子慣性 68g-cm 2 (0.371oz-in 2 )

長度 48 毫米（1.89 英寸）

重量 350 克（12.34 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°

6,LAM TechnologiesM1173041

技術數據

雙極保持力矩 0.5Nm (71oz-in)

雙極相電流 1.7武器

轉子慣性 68g-cm 2 (0.371oz-in 2 )

長度 48 毫米（1.89 英寸）

重量 350 克（12.34 盎司）

法蘭 NEMA 17 42.3x42.3 毫米（1.67x1.67 英寸）

潛在客戶數量 4

全步距角 1.8°
