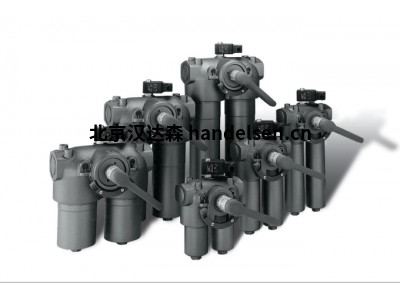

Filtration Group 中壓過濾器pi3000 用于管道安裝，緊湊型設計



公司介紹：

Filtration Group GmbH



位于巴登符騰堡州厄林根的FG過濾集團公司，是美國麥迪遜工業公司下屬的過濾集團公司的一部分。該德國公司是工業過濾技術部門的一部分，也曾是馬勒集團的一部分。Filtration Group GmbH包含德國厄林根和漢堡的工廠、位于羅馬尼亞、中國和日本的工廠。德國子公司在全球擁有超過700名員工。FG過濾集團有限公司在全球市場的分離領域，流體過濾領域，空氣凈化領域和工藝過濾領域上，建立了自己的一個龐大的高性能和創新的產品范圍。



中壓過濾器pi3000



1.特點



用于現代液壓系統的高性能過濾器

用于管道安裝

模塊化系統

緊湊型設計

通過優化流量設計將壓降降至最低

視覺/電氣/電子維修指示器

螺紋連接

優質過濾器，易于維修

配備高效玻璃纖維PS濾芯

符合ISO 16889的β級元件

具有高壓差穩定性和耐臟性的元件

容量

根據要求提供NPT和SAE連接

全球分銷



公稱壓力：

pi30004-30010  ：315巴（4570磅/平方英寸）

pi30016-30040  :200巴（2900磅/平方英寸）

試驗壓力：

pi30004-30010:410巴（5940磅/平方英寸）

pi30016-30040：260巴（3770磅/平方英寸）

溫度范圍：-10 °C to +120 °C （根據要求提供其他溫度范圍）

旁路設置：7bar+-10%

過濾頭材料：GGG

過濾器外殼材料：st

密封材料：丁腈橡膠/聚四氟乙烯

最大電壓：250 V AC/200 V DC

最大電流：1A

觸點負載：70W

保護類型：IP 65插入和安全狀態



過濾器安裝



1;安裝濾清器時，確保有足夠的空間可拆卸濾芯和濾清器殼體1。過濾器最好

連接電氣維修指示燈



2;根據DlN EN 175301-803，電氣指示器通過兩極電器插頭連接，兩極標有1和2。

電氣部分可以反轉，以從常開變?yōu)槌ｉ_

位置切換到常閉位置，反之亦然安裝時應使過濾器外殼朝下。

維護指示燈必須可見



Type

Pi 30004-010

Pi 30004-011

P1 30004-012

P1 30004-013

Pi 30004-014

P1 30004-015

P1 30006-010

Pi 30006-011

P1 30006-012

P1 30006-013

Pi 30006-014

P1 30006-015

P1 30010-010

Pi 30010-011

Pi 30010-012

P1 30010-013

Pi 30010-014

P1 30010-015

Pi 30016-010

Pi 30016-011

P1 30016-012

P1 30016-013

Pi 30016-014

P1 30016-015

P1 30025-010

Pi 30025-011

P1 30025-012

P1 30025-013

P1 30025-014

P 30025-015

P1 30040-010

Pi 30040-011

Pi 30040-012

Pi 30040-013

Pi 30040-014

Pi 30040-015



Tyoe

Pi 21004 DN PS 3 NBR

Pi 22004 DN PS 6 NBR

Pi 23004 DN PS 10 NBR

Pi 24004 DN PS 16 NBR

Pi 25004 DN PS 25 NBR

Pi 71004 DN PS vst 3 NBR

Pi 72004 DN PS vst 6 NBR

Pi 73004 DN PS Vst 10 NBR

Pi 74004 DN PS vst 16 NBR

Pi 75004 DN PS st 25 NBR

Pi 21006 DN PS 3 NBR

Pi 22006 DN PS 6 NBR

Pi 23006 DN PS 10 NBR

Pi 24006 DN PS 16 NBR

Pi 25006 DN PS 25 NBR

Pi 71006 DN PS vst 3 NBR

Pi 72006 DN PS vst 6 NBR

Pi 73006 DN PS vst 10 NBR

Pi 74006 DN PS Vst 16 NBR

Pi 75006 DN PS vst 25 NBR

Pi 21010 DN PS 3 NBR

PI 22010 DN PS 6 NBR

Pi 23010 DN PS 10 NBR

Pi 24010 DN PS 16 NBR

Pi 25010 DN PS 25 NBR

Pi 71010 DN PS vst 3 NBR

Pi 72010 DN PS vst 6 NBR

Pi 73010 DN PS vst 10 NBR

Pi 74010 DN PS vst 16 NBR

Pi 75010 DN PS st 25 NBR



Type

Pi 21016 DN PS 3 NBR

Pi 22016 DN PS 6 NBR

Pi 23016 DN PS 10 NBR

Pi 24016 DN PS 16 NBR

Pi 25016 DN PS 25 NBR

Pi71016 DN PS vst 3 NBR

Pi 72016 DN PS vst 6 NBR

Pi 73016 DN PS Vst 10 NBR

Pi 74016 DN PS vst 16 NBR

Pi 75016 DN PS vst 25 NBR

Pi 21025 DN PS 3 NBR

Pi 22025 DN PS 6 NBR

P 23025 DN PS 10 NBR

Pi 24025 DN PS 16 NBR

Pi 25025 DN PS 25 NBR

Pi 71025 DN PS vst 3 NBR

Pi 72025 DN PS vst 6 NBR

Pi 73025 DN PS vst 10 NBR

Pi 74025 DN PS VSt 16 NBR

Pi 75025 DN PS vst 25 NBR

PI 21040 DN PS 3 NBR

P 22040 DN PS 6 NBR

Pi 23040 DN PS 10 NBR

Pi 24040 DN PS 16 NBR

Pi 25040 DN PS 25 NBR

Pi 71040 DN PS vst 3 NBR

Pi 72040 DN PS vst 6 NBR

Pi 73040 DN PS Vst 10 NBR

P 74040 DN PS Vst 16 NBR

Pi 75040 DN PS vst 25 NBR
