SPINEA 高精度減速機T系列詳情介紹，高扭矩容量和高剛性的緊湊型設計



在20世紀90年代的上半葉，兩位設計師Bartolomej Janek和Tibor Fecko發明并制造了一種獨特的新型高精度減速機。發明動機是消除工業機器人的操作缺陷。 1997年，第一家生產工廠建在了斯洛伐克Prešov的田野上。由于它是一種新產品，公司的首要任務是建立最佳的技術流程，并贏得未來客戶的信任。通過密集的開發和銷售活動，在幾年的時間里，SPINEA, s.r.o.開始在高精度減速機制造商中取得成功。自2000年開始批量生產以來，由于獲得了庫卡的第一份主要合同，銷售量逐步增長。

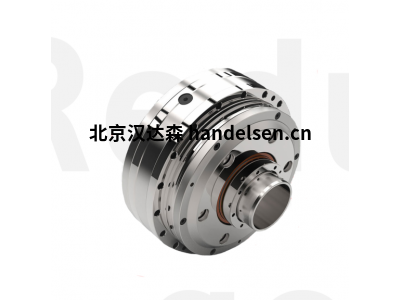

TwinSpin是將高精度擺線齒輪箱與徑向推力軸承連接成單個單元的代名詞。



高精度TwinSpin減速機專為需要高減速比、高運動精度、低運動損失、高扭矩容量和高剛性的緊湊型設計、安裝空間有限、重量輕的應用而設計。這種新的傳動概念使TwinSpin減速機可用于機器人和自動化，機床，測量設備，導航系統，航空，軍事和醫療應用，木工，印刷，紡織和玻璃加工機器，灌裝機等。



高精度雙旋減速機的基本部件包括：



外殼 – 減速器內置高容量、精確的徑向軸向輸出軸承

輸出密封 – 防止法蘭輸出側的減速器內部污染和潤滑劑釋放泄漏

法蘭 – 驅動和輸出法蘭，用配件螺栓相互固定，在徑向軸向輸出軸承中以降低的速度旋轉到軸承座

軸 – 減速器機構的高速部分，由法蘭中的滾子軸承支撐。軸承的履帶直接位于軸和法蘭上。軸偏心通過滾子軸承支撐擺線齒輪旋轉

擺線齒輪 – 擺線輪廓幾乎具有 50% 的同時齒嚙合區域，可確保減速器的高扭矩和無間隙性能的傳輸



傳動十字 – 將擺線齒輪的平面運動傳遞到一對法蘭的旋轉運動



高精度減速機和高精度徑向推力軸承集于一體



減速機TwinSpin

T 系列

E 系列

H 系列

M 系列

G 系列



T-series:

TwinSpin TS060

TwinSpin TS070

TwinSpin TS080

TwinSpin TS110

TwinSpin TS140

TwinSpin TS170

TwinSpin TS200

TwinSpin TS240

TwinSpin TS300



E-series:

TwinSpin TS070E

TwinSpin TS080E

TwinSpin TS110E

TwinSpin TS140E

TwinSpin TS170E

TwinSpin TS200E

TwinSpin TS220E



H-series:

TwinSpin TS070H

TwinSpin TS140H

TwinSpin TS170H

TwinSpin TS200H

TwinSpin TS220H



M-series:

TwinSpin TS50-000-M-P6



G-series standard:

TwinSpin TS075G

TwinSpin TS085G

TwinSpin TS095G

TwinSpin TS115G

TwinSpin TS155G

TwinSpin TS185G

TwinSpin TS225G



G-series fully sealed:

TwinSpin TS075G

TwinSpin TS085G

TwinSpin TS095G

TwinSpin TS115G

TwinSpin TS135G

TwinSpin TS155G

TwinSpin TS185G

TwinSpin TS225G



GH-series:

TwinSpin TS085GH

TwinSpin TS115GH

TwinSpin TS125GH

TwinSpin TS155GH



* TwinSpin 樣本 - 請注意我們減速機潤滑油的供應商嘉實多（Castrol）更改了部分油和油脂的名稱。以下是因此對我們有影響的產品（包括新的商標）:



更改前的名稱 更改后的名稱

LonGTIME PD 0 TRIBOL GR 100-0

LonGTIME PD 2 TRIBOL GR 100-2

FOOD PROOF 1800/220 OPTILEB GT 1800/220

OPTITEMP TT1 TRIBOL GR TT 1 PD

LonGTIME PD0 OPTIMOL TRIBOL GR 100-00 PD
