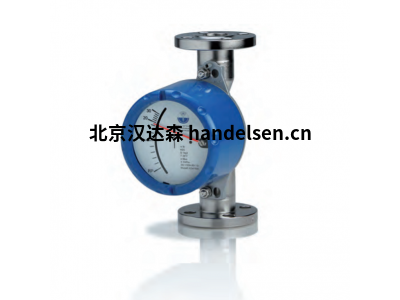

德國Kirchner und Tochter SGM-IK1-EM流量計

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Kirchner und Tochter  SGM 的功能基于可變面積浮動原理。

在所有需要可靠設備來指示瞬時值和監測管道流量的情況下，SGM 是測量液體和氣體流量的可靠設備的之選。由于浮子的垂直位置通過磁力傳輸?shù)角Х直?，與帶有玻璃管的標準型可變面積流量計相比，SGM 也適用于測量不透明介質的流量。每個設備都經過單獨校準以滿足客戶的具體要求，并配有特定的介質秤。

對于過程控制，流量計可以配備限值開關和/或帶電氣模擬輸出的測量變送器。

全金屬裝置，通過磁耦合指示

耐壓和耐溫性高

DN 15 至 DN 100

低壓損失

可選地

限值開關

模擬輸出 4 – 20 毫安

防爆設計

聚四氟乙烯內襯

臥式安裝

類型系列

版本說明

SGM全金屬器件

帶有電信號輸出的SGM-EM

SGM-EMZ，帶電信號輸出和累加器

SGM-IK1，帶一個感應開關（SC3,5-20-Y）

SGM-IK2，帶兩個感應開關（SC3,5-20-Y）

SGM-IKS1，帶一個電子開關（SB3,5-E2）

SGM-IKS2，帶兩個電子開關（SB3,5-E2）

SGM-IK1-EM，帶一個感應開關和電信號輸出

SGM-IK2-EM，帶兩個感應開關和電信號輸出

SGM-IKS1-EM，帶一個電子開關和電信號輸出

SGM-IKS2-EM，帶兩個電子開關和電信號輸出

可選版本/描述

SGM EEx全金屬裝置，防爆設計

SGM-EM EEx，帶電信號輸出，防爆設計

SGM-IK1 EEx，帶一個感應開關，防爆設計

SGM-IK2 EEx，帶兩個感應開關，防爆設計防爆設計

SGM-IK1-EM EEx，帶一個感應開關和電氣信號輸出，防爆設計

SGM-IK2-EM EEx，帶兩個感應開關和電氣信號輸出，防爆設計

技術數據

測量精度

標準（VA/C4）

替代品（聚四氟乙烯/陶瓷）

1.6符合VDI/VDE 3513第2部分

2.5符合VDI/VDE 3513第2部分

指示器部分

物理比例。單位，例如l/h，m³/h

刻度長度90毫米

標準范圍1:10

防護等級IP 67，NEMA 4X

允許工作壓力

公稱直徑15、公稱直徑25、公稱直徑50、公稱直徑40

公稱直徑80，公稱直徑100，公稱直徑16

連接

法蘭連接符合EN-1092-1，

可選：ANSI B 16.5、JIS B 2220

螺紋連接可選：DIN 11851、DIN EN ISO 228
