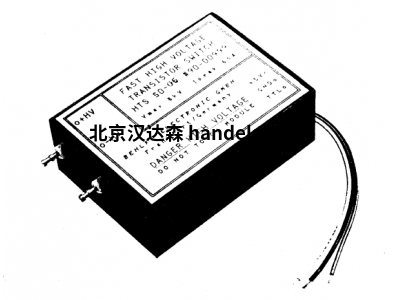

behlke HTS-F系列快速固態開關 HTS 10-70-F



HTS-F系列快速固態開關的特點



應用：激光和醫療行業 大學實驗室 研究所等

1.具有極低的阻抗

2.非常快的過渡時間，

3.耐EMC特性

4.用于PCB板上的連接，

5.導通時間從50ns至250ns.



公司簡介：德國behlke貝克公司地處法蘭克福西北約20公里的衛星鎮克龍貝格，專業生產大電壓和大電流的MOSFET、IGBT、快速可恢復高電壓二極管、抗感應散裝陶瓷電阻、陶瓷電容器等模塊。德國貝克公司具有強大的技術實力、超穩定的產品、標準模塊化的設計等優點在高壓高電流半導體器件行業處于全球頂尖地位。特別是在某些超高壓超電流領域更是引領行業標準。





具有極低阻抗的MOSFET HV開關



非?？斓倪^渡時間



非常EMC耐受性



過載和電壓反轉方面都很堅固



高開關頻率時控制功率低



專為安裝在PCB上而設計



導通時間范圍為50 ns至250 ns



出口限制：根據美國法律和德國法律（雙重使用法規），對具有峰值電流等于或大于500安培的快速固態開關進行出口限制。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰K用戶聲明



產品代碼： 型號包含有關電壓，電流和導通行為的編碼信息。位數字代表電壓，單位為kV，短劃線前的后一位數字表示接通行為（0 =固定導通時間，1 =可變導通時間）。破折號后的數字表示以安培x10為單位的電流。個破折號后的字母編碼特殊功能。示例HTS 10-70-F：HTS =高壓晶體管開關，1 = 1 kV，0 =固定導通時間，70 = 700安培，F(xiàn) =快速



具體型號；

behlke HTS 05-160-F

0.5KV 1600A

behlke HTS 10-70-F

1KV 700A

behlke HTS 20-36-F

2KV 360A

behlke HTS 30-12-F

3KV 120A

behlke HTS 50-12-F

5KV 120A

behlke HTS 20-32-F

2KV 320A

behlke HTS 50-16-F

5KV 160A

behlke HTS 60-16-F

6KV 160A

behlke HTS 80-07-F

8KV 70A

behlke HTS 40-32-F

4KV 320A

behlke HTS 80-16-F

8KV 160A

behlke HTS 50-32-F

5KV 320A

behlke HTS 100-16-F

10KV 160A

behlke HTS 140-25-F

14KV 250A

behlke HTS 70-50-F

7KV 500A

behlke HTS 150-25-F

15KV 250A

behlke HTS 100-50-F

10KV 500A

behlke HTS 200-25-F

20KV 250A

behlke HTS 400-12-F

40KV 120A
