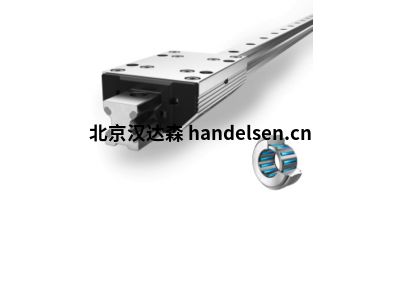

德國弗蘭卡盒磁帶Franke FDG-25R直線導軌

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Franke FDG 直線導軌適用于幾乎所有行業的直線運動任務。它們?cè)趷毫迎h(huán)境和負載能力要求較低的成本敏感型應用中尤其令人信服。導軌元件可以制造為 200 毫米至 4000 毫米的長度，并且根據要求，也可以無限連接。

特征

滾筒滾珠軸承

跑道NIRO鋼

技術數據

行程

從 200 mm 到 4000 mm 一件，可根據要求連接

材料

盒板、滾輪靴、

導軌主體：鋁，陽極氧化

滾道：NIRO 鋼

滾子：NIRO 鋼

工作溫度−20 °C 至 +80 °C

速度10米/秒

加速度40 米/秒2

安裝位置任何

潤滑劑終身潤滑，免維護

Franke FDG-12R

Franke FDG-15R

Franke FDG-20R

Franke FDG-25R

Franke FDG-35R

Franke FDG-45R

Franke LEL 型軸承元件適用于對運行特性和精度的高要求。由于經過硬化和 CNC 研磨的滾道以及滾珠和滾道半徑的理想幾何配合，它們具有軸承特性。LEL 型軸承元件允許可能的軸承設計自由度。安裝空間介于 5.9 毫米和 20.9 毫米之間。對于特殊要求，滾道厚度可達 20 毫米，滾珠尺寸可達 50 毫米。

技術數據

材料

滾珠座圈：硬化和回火鉻硅鋼

滾動元件：硬化滾動軸承鋼保持

架：聚酰胺或熱塑性聚氨酯

工作溫度–30 °C 至 +80 °C，短暫高達 +100 °C

圓周速度限度。 5 m/s，無密封件 10米/秒

潤滑劑Klüber Isoflex Topas NCA52（推薦）

Franke LEL1.5-0070

Franke LEL1.5-0080

Franke LEL1.5-0090

Franke LEL1.5-0100

Franke LEL1.5-0110

Franke LEL1.5-0120

Franke LEL1.5-0130

Franke LEL1.5-0140

Franke LEL1.5-0150

Franke LER 型弗蘭卡軸承元件適用于中等轉速和精度。它們以平穩運行、高動態和緊湊的安裝空間令人信服。由于直接觸面，它們可以很容易地集成到周?chē)脑O(shè)計中并具有高剛度。低廉的價格使 LER 型軸承元件成為一種經濟的解決方案。LER 通常無間隙安裝。預緊力可根據要求單獨調整。

技術數據

材料

滾珠座圈：硬化和回火鉻硅鋼

滾動元件：硬化滾動軸承鋼保持

架：聚酰胺或熱塑性聚氨酯

工作溫度-30 °C 至 +80 °C，短期可達 +100 °C

圓周速度限度。 5 m/s，無密封 10米/秒

潤滑劑殼牌佳度 S3 V220 C2

基本數據

安裝空間 5 x 6 毫米

KKØ: 40 - 150 毫米

優點

小的安裝空間

小重量

可調預載

便宜的價格

免清關

高回彈性

制造和組裝成本較低的矩形輪廓

小的安裝空間，低的價格

在普遍小型化的過程中，弗蘭卡開發了 LER 1.5 軸承元件。在小型、緊湊和輕量化軸承的競爭領域中，F(xiàn)ranke LER 1.5 是最節省空間的。與薄截面軸承或塑料滑動軸承相比，LER 1.5 的預載也可以根據應用標準精確調整。LER 1.5 不僅以其特殊的性能給人留下深刻印象，而且還以其極具吸引力的價格給人留下深刻印象。

矩形型材的優勢

與所有 LER 類型的軸承一樣，LER 1.5 的運行鋼絲由矩形鋼絲制成。因此，這里的線床也可以做成直角。這在微型區域特別有用，并大大降低了制造外殼部件的成本。此外，矩形輪廓提高了剛性并使組裝更容易。

應用領域

Franke LER 1.5 特別適用于超緊湊型應用，例如用于人機協作 (HRC) 的靈敏機器人、機器外骨骼或醫療應用。憑借其較小的安裝空間，新型 LER 1.5 滿足了搬運和自動化領域的小型化趨勢。小型轉盤、夾具或機械手可以精確移動并具有高負載能力。

Franke LER1.5-0040

Franke LER1.5-0050

Franke LER1.5-0060

Franke LER1.5-0070

Franke LER1.5-0080

Franke LER1.5-0090

Franke LER1.5-01 00

Franke LER1.5-0110

Franke LER1.5-0120

Franke LER1.5-0130

Franke LER1.5-0140

Franke LER1.5-0150
