德國Spieth 導向襯套，可以最佳地調整所需的緊密導向間隙



品牌簡介



作為一家創新的技術領導者和中型公司，Spieth自1953年以來一直在開發，生產和銷售用于機械和設備工程的精密元件。獨特且獲得多項專利的斯皮思機器元件被全球所有知名的機床制造商和設備制造商安裝。這是因?yàn)樗蛊に颊{(diào)節螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用的安全性、性能和成本效益方面具有明顯的優勢。



精確到微米級的絕對質量和精度 - 這是我們對驅動和導向部件的機械連接、軸承和固定的要求。



應用領域；



機械和設備工程

泵、壓縮機、真空發生器

機床制造

測試和測量設備

食品/制藥

駕駛



導向襯套 – 這完全取決于態度



產品系列；

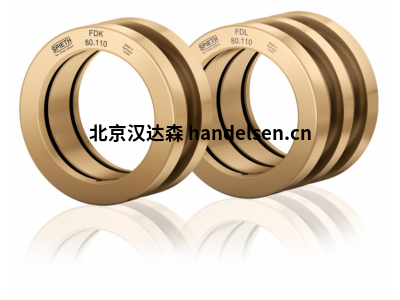

FDK/FDL 系列

FSK/FSL系列

FAK/FAL系列



得益于斯皮思原理，斯皮思導向襯套（間隙可調的圓形導軌和夾具）為具有高功率密度和高動態負載的現代、高效和經濟的機器設計開辟了新的維度。



易于制造的環境部件可以在通常的ISO公差范圍內進行設計。在裝配過程中，可以最佳地調整所需的緊密導向間隙?？梢钥紤]周?chē)慵械男缀握`差以及操作影響，例如更高的溫度 - 并且很容易在以后重新調整游戲。



應用

在機器和夾具結構中，Spieth的圓形線性導向元件是使用滑動導向的優點（例如高阻尼）和需要盡可能低的導向間隙時的首選 - 例如在導向架，圓形滑塊導軌，尾座套筒，壓挺桿等上。除了線性運動外，還可以同時進行旋轉運動。但是，出于潤滑原因，不允許純旋轉運動（滑動軸承）。通過適當設計的潤滑劑供應，高加速度值是沒有問題的。



FAK/FAL系列的導向襯套是圓形直線導軌和夾緊元件，用于精確的套筒/立柱導向，如果套筒/立柱也要在任何位置精確地居中夾緊。例如，這用于機床上的套筒，在啟動或進給運動處于靜止?fàn)顟B(tài)后，需要絕對的自由游隙。夾緊和松開過程可以根據需要重復。



導套系列 FDK/FDL

斯皮思FDK/FDL系列導套適用于通過軸配合g5的連接部件進行間隙調整。

FDK/FDL系列導向襯套價格低廉，可隨時安裝。

通過軸配合 g5 的連接部件調整間隙。精確、可間隙可調的圓形導軌。價格低廉，可隨時安裝?；瑒?dòng)摩擦與最小的導向間隙相結合。組裝過程中可調節。連接部件易于制造。高衰減。簡單、快速的組裝和拆卸。



具體型號；

FDK 20.37

FDL 20.37FDK 25.42FDL 25.42FDK 30.47FDL 30.47FDK 35.55FDL 35.55FDK 40.62FDL 40.62FDK 45.68FDL 45.68FDK 50.72FDL 50.72

FDK 55.80FDL 55.80FDK 60.85FDL 60.85FDK 65.90FDL 65.90FDK 70.100





導套系列 FSK/FSL

斯皮思的 FSK/FSL 系列導向襯套適用于通過軸配合 g5 的集成調節螺釘進行間隙調整。

斯皮思的FSK/FSL系列導向襯套得益于斯皮思原理，為現代機器設計開辟了新的維度。

通過軸配合 g5 的集成調節螺釘進行間隙調整。精確、可間隙可調的圓形導軌。價格低廉，可隨時安裝。滑動摩擦與最小的導向間隙相結合。組裝過程中可調節。連接部件易于制造。高衰減。簡單、快速的組裝和拆卸。



具體型號；

FSK 20.37

FSL 20.37

FSK 25.42

FSL 25.42

FSK 30.47

F5L 30.47

E5K 35.55

F5L 35.55

FSK 40.62

FSL 40.62

FSK 45.68

FSL 45.68

FSK 50.72

651 50.72

FSK 55.80

F5L 55.80

FSK 60.85

FSL 60.85

FSK 65.90

F51 65.90

70.100



導向襯套系列 FAK/FAL

斯皮思的 FAK/FAL 系列導向襯套適用于 h5 軸配合。

FAK/FAL 系列導向襯套提供可精確間隙調節的圓形導軌和夾具。

用于軸配合 h5。精確間隙可調的圓形導軌和夾具。價格低廉，可隨時安裝。高徑向剛度。高衰減。簡單、快速的組裝和拆卸，即使是大尺寸。



具體型號；

FAK 35.52

6AL 35.52

FAK 40.56

FAL 40.56

FAK 45.68

FAL 45.68

FAK 50.72

FAL 50.72

FAK 55.80

FAL 55.80

FAK 60.85

FAL 60.85

FAK 65.90

FAL 65.90

FAK 70.100

FAL 70.100

FAK 75.105

FAL 75.105

FAK 80.110

FAL 80.110

FAK 85.115
