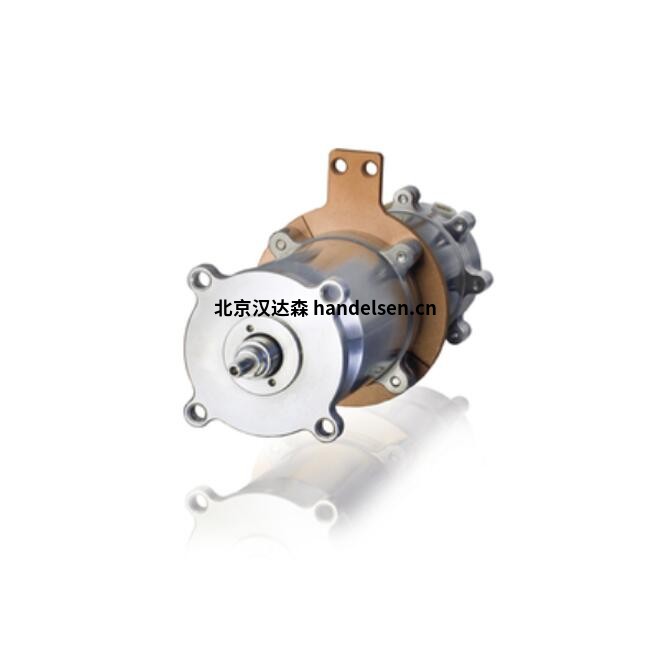

Phytron步進電機 LAV系列 可適用低溫或高輻射抵抗

基于 VSS 標準的用于粒子加速器應用的主軸電機設計

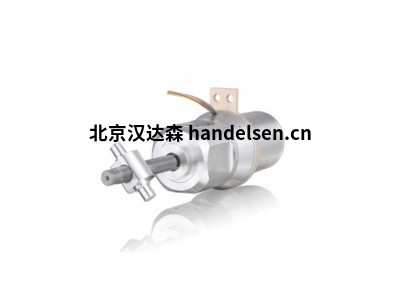

LAV 線性執行器是在 UHV 和低溫環境中精確調整腔體的合適方案。

線性執行器的特別之處在于它可以在極具挑戰性的環境條件下使用，LAV系列能保證高性能與精確定位相結合，步進電機不依賴反饋系統， 這允許在惡劣的環境條件下使用而不會限制定位精度，且該系列線性執行器主軸螺母系統的機械參數和電機的機械參數都可以調整。

因此，LAV 是一種可靠且耐用的解決方案，用于在具有挑戰性的環境條件下調整腔體或進行其他調整和調整任務。



步進電機 200 步/轉 (1.8°)，帶集成齒輪 50:1（10:000 步/轉）

設計用于 1300N 軸向力

42 V, 1.2 A

非磁性主軸和螺母系統

外殼、法蘭和內部零件的材料為不銹鋼或鈦

干式潤滑適用于在 -270 °C 至 +40 °C 的真空條件下使用（也可作為脂潤滑版本，適用于 > -35 °C 的環境）

可選的 EMC 電纜屏蔽

K 型熱電偶

可適用低溫，真空環境，高輻射抵抗



應用：

科研

光束線研究

高能物理學研究

粒子加速器



LAV系列標準型號參數舉例：

• 2相步進電機

- Ø 52 毫米

- 200 步/轉。 [1.8°]

- 10 000 全步/轉。

- 42 伏，1.2 安

• 集成行星齒輪 50:1，干式潤滑，正常齒隙 (35 arcmin)

• 工作溫度 -269 至 +40 °C

• 設計用于 1300 N 的運動

軸向載荷

• M12x1 mm 的主軸和螺母系統

• 外殼、法蘭和內部零件的材料由不銹鋼制成
