TEADIT? 柔性石墨產品 多層片狀墊片 GR1700 帶多個箔嵌件的高溫石墨板



泰迪特集團

TEADIT®集團是全球公認的關鍵流體密封工藝創新產品開發和制造的領導者。Teadit®開發的各種密封解決方案已成為許多行業的重要工具，包括煉油，化學加工和發電行業。Teadit®已幫助許多行業實現了在其設施內實現零排放環境的目標。Teadit®不斷投資于研發，以跟上行業需求的發展。



Teadit® North America位于德克薩斯州休斯頓。在全球范圍內，我們在南美、歐洲和亞洲設有辦事處。TEADIT®開發的各種密封解決方案是實現我們所服務的許多行業的無泄漏目標的基礎。



柔性石墨產品

柔性石墨 - 由天然石墨制成 - 碳含量為90%至99.9%。 石墨片用酸處理，中和并干燥。然后將薄片置于高溫下，水在蒸發后“吹”薄片，薄片增加多達其原始體積的 200 倍或更多。這些膨脹薄片在沒有任何添加劑或粘合劑的情況下壓延，生產出具有高柔韌性和出色耐熱性的板材。 由柔性石墨制成的墊片具有低蠕變值，定義為在承受壓力時連續塑性變形。因此，螺栓載荷只有很小的損失，這減少了重新擰緊螺栓的需要。



多層片狀墊片;

GR1700

GR1701



片狀墊片;

GR2660 / 1660

GR2661 / 1661

GR2663 / 1663



石墨帶；

2550 / 2551

生態膠帶-LE

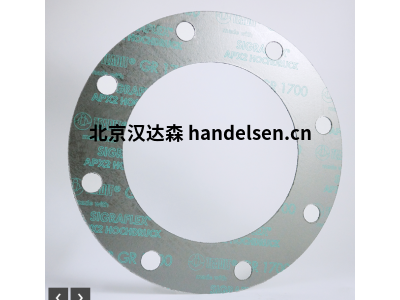

GR1700

帶多個箔嵌件的高溫石墨板

描述和應用

TEADIT GR1700常用于管道法蘭、設備和壓力容器;非典型幾何形狀的法蘭榫槽和熱交換器法蘭。它也適用于制造視鏡、泵、配件和閥門等墊片。



建設



TEADIT GR1700 APX2® HOCHDRUCK®是一種多層高強度墊片密封板，專為高溫應用而設計。該片材由 0.020 英寸厚的高抗氧化柔性石墨層和 0.002 英寸厚的 316L 不銹鋼箔嵌件組成。



性能



TEADIT GR1700 APX2® HOCHDRUCK®專為高溫扁平墊片應用而設計。它結合了APX2柔性石墨和金屬增強層的出色減重特性。

由這種類型的板材制成的墊片在關鍵應用中表現良好，因?yàn)榫哂懈邫C(jī)械強度和抗吹出性、高達 3600 psi （250 bar） 的工作耐壓性、出色的耐化學性、非常低的冷或熱松弛以及最大允許的墊片應力。其優點包括密封表面構象好、扭矩保持性好、密封性高。APX2的熱穩定性優于標準等級的石墨箔。這反映在其質量損失曲線上，其任何給定質量損失的溫度都高出約150ºC。



GR1701

帶多個箔嵌件的高溫石墨板

描述和應用

TEADIT® GR1701常用于管道法蘭、設備和壓力容器;非典型幾何形狀的法蘭榫槽和熱交換器法蘭。它也適用于制造視鏡、泵、配件和閥門等墊片。



特性

TEADIT® GR1701 是一種高純度多層石墨、高強度墊片密封片，設計用于高溫扁平墊片應用。該片材由 0.020“ 厚的高抗氧化柔性石墨層和 0.002” 厚的 316L 不銹鋼箔嵌件組成。Teadit® GR1701結合了氧化抑制級柔性石墨和金屬增強層的出色失重特性。



建筑

石墨層和不銹鋼板層使用特殊工藝以高強度相互連接。密封板的浸漬減少了泄漏，改善了操作性，并在從法蘭上取下時提供了出色的“防粘”能力。由這種類型的板材制成的墊片由于具有高機械強度和抗吹出性，在關鍵應用中表現良好。GR1701 具有高達 3600 psi （250 bar） 的工作耐壓性、出色的耐化學性、非常低的冷或熱松弛以及最大允許的墊片應力。其優點包括密封表面具有良好的構象性、出色的扭矩保持性和高密封性。GR1700的熱穩定性優于標準等級的石墨箔。



GR2660 / 1660

均質柔性石墨片

描述和應用

GR2660/1660型柔性石墨板具有壓力-溫度密封能力，遠遠優于所有壓縮纖維增強板材料。它幾乎可以抵抗所有有機和無機流體的化學侵蝕，但濃縮的高氧化性酸除外。由 GR2660/1660 型柔性石墨板密封件切割而成的墊片具有低至中等螺栓載荷，并且由于蠕變松弛非常低，因此很少需要重新扭矩。柔性石墨符合不規則的法蘭密封表面，并且容易流入法蘭不規則性，使其能夠密封光滑和粗糙的表面光潔度。



建設



GR2660/1660型柔性石墨板由剝落的石墨片制成，通過精心控制的壓延工藝壓縮成箔。在此過程中，膨脹的片狀顆粒被機械鎖定在一起，而無需使用纖維、粘合劑或其他添加劑。然后將石墨箔片粘合并層壓到所需的厚度。



GR2661 / 1661

柔性石墨板（316SS箔嵌件）

描述和應用

GR2661/1661型柔性石墨板具有壓力-溫度密封能力，遠遠優于所有壓縮纖維增強板材料。它幾乎可以抵抗所有有機和無機流體的化學侵蝕，但濃縮的高氧化性酸除外。由 GR2661/1661 型柔性石墨板密封件切割而成的墊片具有低至中等螺栓載荷，并且由于蠕變松弛非常低，因此很少需要重新扭矩。柔性石墨符合不規則的法蘭密封表面，并且容易流入法蘭不規則性，使其能夠密封光滑和粗糙的表面光潔度。



建設



GR2661/1661 型是一種柔性石墨板，用 .316“ 厚的 002SS 箔增強。柔性石墨片由剝落的石墨片制成，通過精心控制的壓延過程將其壓縮成箔。在此過程中，膨脹的片狀顆粒被機械鎖定在一起，而無需使用纖維、粘合劑或其他添加劑。然后將石墨箔片粘合并層壓到所需的厚度，中心有 316SS 箔嵌件。





GR2663 / 1663

柔性石墨板（316SS切線嵌件）

描述和應用

GR2663/1663型柔性石墨板具有壓力-溫度密封能力，遠遠優于所有壓縮纖維增強板材料。它幾乎可以抵抗所有有機和無機流體的化學侵蝕，但濃縮的高氧化性酸除外。由 GR2663/1663 型柔性石墨板密封件切割而成的墊片具有低至中等螺栓載荷，并且由于蠕變松弛非常低，因此很少需要重新扭矩。柔性石墨符合不規則的法蘭密封表面，并且容易流入法蘭不規則性，使其能夠密封光滑和粗糙的表面光潔度。



建設



GR2663/1663 型是一種柔性石墨板，由 .316“ 厚的 005SS 切形芯增強。柔性石墨片由剝落的石墨片制成，通過精心控制的壓延工藝壓縮成箔。在此過程中，膨脹的片狀顆粒被機械鎖定在一起，而無需使用纖維、粘合劑或其他添加劑。然后將石墨箔片粘合并層壓至所需厚度，中心有 316SS 糾纏嵌件。



2550 / 2551

柔性石墨帶

描述和應用

2550 和 2551 型褶皺柔性石墨膠帶由高純度石墨制成，不含纖維、粘合劑或其他添加劑。2550 型褶皺膠帶通常用作泵和閥門的填料箱包裝。2551 型與 2550 相同，只是它配有自粘背條，便于作為原位成型墊片、螺紋密封劑安裝，或用于表面護套和其他難以密封的墊圈。



2550 和 2551 型柔性石墨涵蓋了廣泛的密封應用。它可以在低溫和高溫以及從真空到極端壓力下處理 0 - 14 pH 范圍內的大多數化學品。它廣泛用于化工、汽車和泵和閥門行業。
