風凱（FUNKE)是一家領先的優質換熱器研發與制造商。

我們能夠?yàn)楦黝愵I(lǐng)域提供最佳的熱力學設計方案，實現各項應用。除了通過模塊化結構批量制造的產品外，我們還可以根據國際標準依照客戶的要求為客戶提供個性化的定制產品。



板式換熱器

款式多樣、質量出眾



風凱在板式換熱器領域擁有一套非常成熟程序，可以滿足幾乎各項要求，尤其是機械及設備制造行業。風凱的專用"Off-Set"板型設計，能組合成非對稱流道，提供高效、經濟的產品。相比傳統的板式換熱器，其單位面積換熱效率（根據設計）可以提高17%。



分類：

密封式

釬焊式

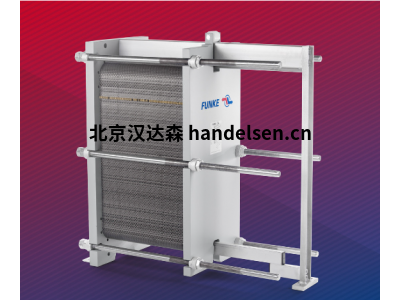

密封式換熱器框架結構



密封式板式換熱器包括一套帶通孔相互緊密排列的成型板。



通過將相鄰板轉180°，在兩塊板之間形成流道。通過每塊板上安裝（卡扣式）和粘帖的密封墊可以實現對外流道及另一種換熱介質的可靠密封。



換熱板組通過張緊銷均勻壓緊在框架上的固定板和活動板之間。



板式換熱器的密封件在其使用壽命中要經歷正常的疲勞過程。因此，換熱板組要根據使用環境多次拉緊，直至達到最小尺寸。



換熱介質的連接管與固定板連接，對于多路結構則與活動板連接（參見“流向圖”）。



我們的程序涵蓋單路和多路板式換熱器，換熱面積高達2000m²。



FP/FPS

技術參數

換熱面積/單板: 0,04 - 3 m²

最大工作壓力: 25 bar

最大工作溫度: 200°C

安全

我們的換熱板在進口和出口區域采用雙密封設計，避免了介質混合。安全換熱器結構采用配有獨特密封系統的雙換熱板。



特殊設計

安全換熱器（FPDW）

不銹鋼設計，應用于食品與制藥行業

冗余設計的板式換熱器采用緊湊結構安裝在基架上，整套設備包括切換件、溫度調節閥和安全閥



換熱板和密封件組合



風凱-熱傳輸板的特點在于熱力學和液壓學方面的出色特性以及緊湊、經濟的解決方案。



釬焊板式換熱器“

TPL、

原本轉為液壓和發動機油冷卻而研發的釬焊板式換熱器TPL同樣也可應用于機械與設備制造等場合。TPL滿足這些應用領域中對于可靠性和熱力效率的高要求，并且還具備多種設計！



通過對角介質引導以及由風凱研發并專項生產的專用流道紊流片，降低了取得超高熱傳輸性能的難度。風凱可以提供各種規格的紊流片，技術設計相當靈活。通過TPL的模塊化結構，每條流道都可與具體應用環境匹配。TPL的另一項優點在于其高負載性能。因?yàn)橄啾葌鹘y(tǒng)釬焊換熱器的點焊，平面釬焊可以極大提高應力影響時的安全性。換熱器的應力情況受到壓力或溫度波動影響。TPL平面釬焊可以顯著吸收這些應力。TPL可以廣泛用于各種介質。對于較高粘度介質，高性能TPL的熱傳輸表現可以縮小產品結構和占用空間。選配的加長限位板還提高了超緊湊設備的安裝便捷性。



技術參數

換熱面積/單板： 0,035 - 0,286 m²

最大工作壓力： 36 bar

最大工作溫度： +200°C

材料

WA板：1.4404（AISI 316 L）

焊料：銅99.9% (TPL)

焊料：不銹鋼100%（TPLB）



GPLB；

使用范圍

應用廣泛，包括化工設備和實驗室領域中需要采用高腐蝕性介質（如導熱油）的特種用途。在家用技術領域中作為循環的系統隔離設備，如集中供熱、太陽能技術、熱泵、地暖以及工業用水加熱。



適用于飲用水的不銹鋼釬焊、非有色金屬換熱器



技術參數

最大工作壓力 25 bar / 30 bar （標準）, 更高壓力將單獨詢價

最大工作溫度： +350°C (標準)

CE認證

材料

100％不銹鋼



GPLK（V型波浪熱傳輸板）

使用范圍

主要應用于供暖、空調、通風、發動機制冷和熱量回收領域。

廣泛適用各類介質



技術參數

最大工作壓力： 30 bar

最大工作溫度： +200°C

材料

WA板：1.4401 / AISI 316

焊料：銅

鎳（NPLK）
