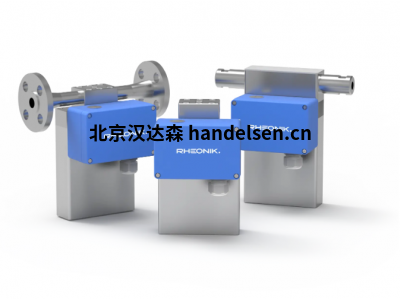

RHEONIK RHM 015流量傳感器

范圍：0.002公斤/分鐘至最高 1.2 公斤/分鐘



壓力：高達 1481 酒吧 (21480 磅/平方英寸）



溫度： -196°C （-321°華氏度） 最高 +210°C （410°華氏度）



精度：率的0.1%



材料： SS 316L / SS 316Ti， 合金 C22 – 2.4602， 超級雙相 – 1.4410， 山特維克 HP160

額定流量（Qn?m）*0.6 千克/分鐘（1.32 磅/分鐘）



最大流量 （Qm??）*1.2 千克/分鐘（2.65 磅/分鐘）



典型最小流量（Qmin）*0.002 千克/分鐘（0.004 磅/分鐘）



串行管/單路徑：串行”傳感器的流速 Qm??、Qn?m 和 Qmin 將為上述并行/雙路徑版本的 50%。



工作溫度：流體溫度范圍選項涵蓋 -196 °C 至 +210 °C（-320 °F 至 +410 °F）

有關集成變送器版本，請參閱變送器數據表



環境溫度：-50 °C 至 +80 °C（-60 °F 至 +180 °F）。提供高溫版本，適用于高達 +210 °C （+410 °F） 的烤箱安裝



壓力等級：1481 公斤 （21480 psi） – 取決于材料不帶集成變送器的電氣連接傳感器M20 x 1.5 標準電纜入口，適用于 JM、SM 接線盒版本



可選型號：25/1“ NPT 或 M5 x <>.<>（僅適用于 SM）或 <>/<>” NPT（僅適用于 SM）用于 PM 接線盒版本的 M16 x 1.5 標準電纜入口到遠程 RHE 發射器的最大電纜長度 100 m/330 ft.



傳感器外殼材料：不銹鋼 304（標準），SS 316（可選）涂層鋁接線盒，SS 316接線盒（可選）外殼類型

防護等級 IP 66、NEMA 4（標準）、IP 66/67、NEMA 4X（可選）



接液材料：流量管 SS 316 L、超級雙相、山特維克 HP160® 或合金 C22歧管 SS 316 L， 密封件 FKM， FFKM， FVMQ， EPDM標準法蘭 SS 316 Ti，其他連接 SS 316 L可根據要求提供附加/客戶特定材料過程連接幾乎任何 - Rheonik AnyPipeFit承諾。有關機械結構頁面上此數據表中未列出的類型/尺寸，請咨詢工廠



壓力等級合規性：PED 2014/68/EU 第 4 條第 3 款 （SEP）



認證和批準：ATEX / IECEx 認證區域 0、1、2（參見數據表）



北美認證 Cl. I， Div. 1， 2， Gr.A、B、C、D、0、1、2 區（參見數據表）



美國船級社 （ABS）



測試和檢驗



所有傳感器都經過水壓測試、校準，并提供可追溯的校準證書。提供定制的校準和測試服務



項目文檔和質量保證，服務



Rheonik為大型和復雜的工程項目提供全套服務。

提供的典型服務包括但不限于：



原產地和合格證書、工廠證書

數據手冊包括WPAR，WQS，NDT，測試和質量計劃，功能測試，校準程序，定制包裝，工廠驗收等。

根據項目規格進行噴漆

陸上/海上啟動和調試服務
