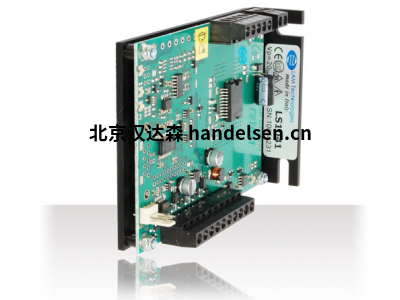

LAM 可編程步進電機驅動器D50系列，帶 Modbus-RTU RS485 現場總線



LAM Technologies 是一家意大利工業自動化組件制造商，在市場上擁有 20 多年的歷史，是運動控制領域的領導者。



對客戶需求的持續關注和持續的技術創新創造了一系列具有競爭力成本的高性能產品，這些產品廣泛應用于許多細分市場。



DS50 系列

可編程步進電機控制器，帶 Modbus-RTU RS485 現場總線



DS50步進電機可編程驅動器配備Modbus-RTU現場總線和通信接口RS485（RS232接口參見DS52系列和DS54系列USB接口）。



DS5x 系列概述

DS5x系列的雙極步進電機驅動器配有標準Modbus-RTU的現場總線和RS485（DS50系列），RS232（DS52系列）和USB（DS54系列）的通信接口。



到同一個網絡可以連接多達247個驅動器，甚至大小不同，可單獨或通過全局命令引用（由所有連接的設備同時執行）。



DS5x 硬盤采用最新的數字技術制造，提供高性能，毫不妥協。憑借1/128步進的分辨率（相當于25600.1°電機的8步/轉），它們可以驅動電機高達3000rpm，在許多情況下可以替代非常昂貴的伺服系統。



廣泛的型號范圍允許在電源電壓從 18Vdc 到 240Vdc 和相電流從 0.3Arms 到 10Arms（對應于超過 14Apk，也稱為 Imax）的產品之間進行選擇。極其緊湊的尺寸最大尺寸僅為100x35x119毫米（3.94x1.38x4.69英寸）。



可拆卸的接線端子和 DIN 導軌上的快速安裝使 DS5x 步進電機驅動器成為現代工業自動化要求的理想選擇。



運動

驅動器可以在速度和位置控制模式下工作，甚至可以在它們之間動態切換，也可以在電機運行時進行，而不會損失步進。



速度和/或位置設定點可以隨時更改，而無需等待先前定位的完成?？梢詫铀俸蜏p速參數執行相同的操作，因?yàn)閺?qiáng)大的集成算法會在運動參數的每次變化時實時重新計算電機的新路徑。



編程

DS5x驅動器具有與DS30系列相同的編程特性，包括分配功能、條件跳轉、32位數學計算等。



此外，由于完整的I/O集以及自由聲明長度從8位到32位的變量的可能性，該產品特別靈活。



許多應用只需使用 DS5x 驅動器即可實現，避免了與使用外部控制器（PLC 等）相關的成本和復雜性。



免費軟件UDP Commander使編程變得簡單直觀，可供注冊用戶下載。該軟件以及指導用戶編寫程序，提供了強大的調試功能，這些功能對應用程序開發提供了寶貴的幫助。例如，調試工具允許監控程序的流程或更改其執行，插入斷點，實時顯示寄存器和用戶變量的內容，甚至可以在程序運行時手動更改其值。



輸入和輸出

該組 I/O 是完整的，包括數字輸入和輸出、-10/10V 模擬輸入和帶短路保護的 0/10V 模擬輸出。數字輸入范圍較寬（從 3V 直流到 28Vdc），可由 5V、12V 或 24V 驅動，無需外部電阻器。對于每個輸入，兩個連接都可用，從而實現NPN，PNP或混合連接。數字輸入也設計為由線路驅動器平衡輸出驅動。



電流控制和保護

步進電機的相電流通過專有算法精確控制，該算法在驅動器和電機上都具有低散熱。自動電流降低和動態控制有助于進一步保持較低的運行溫度，即使在重型應用中也是如此。



驅動器具有短路、過壓和欠壓以及過熱（熱保護）保護。創新功能可檢測電機相位損壞情況，即使在電機開始移動之前也能避免定位錯誤。



DS50系列具體型號：

DS5041

DS5044

DS5048

DS5073

DS5048

DS5073

DS5076

DS5078

DS5084

DS5087

DS5098

DS5041A

DS5044A

DS5048A

DS5073A

DS5076A

DS5078A

DS5084A

DS5087A
