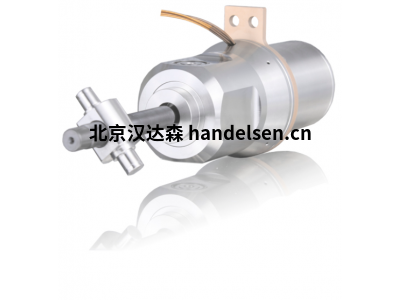

德國phytron LAV線性執行器 用于超高真空和低溫環境



LAV線性執行器 線性執行器設計，例如用于粒子加速器腔體調整



技術細節

基于VSS標準的粒子加速器應用的主軸電機設計：



步進電機，200步/轉（1.8°），帶集成齒輪50：1（10：000步/轉）

設計用于 1300N 軸向力

42 V， 1.2 A

主軸和螺母系統，非磁性

外殼、法蘭和內部零件材料 不銹鋼或鈦

干式潤滑，適合在 -270 °C 至 +40 °C 的真空下使用（也可作為 -35 °C 環境的油脂潤滑版本>）

可選 EMC 電纜屏蔽

繞組中熱電偶K型





特性：

真空

抗輻射

低溫





市場

研究

光束線

高能物理

粒子加速器





LAV線性執行器 用于超高真空和低溫環境，LAV線執行器是一致的空腔精確調整的答案。在超高壓和低溫環境中。線性致動器的特點是其在極具挑戰性的環境中的使用環境條件。同時LAV保證了在具有精確定位的連接中的高性能。步進電機的使用消除了需要靈敏的反饋傳感器。這允許在惡劣的環境中使用不限制定位的條件精確可選地，LAV也可以根據其任務兩個機械參數主軸螺母系統和電機的主軸螺母系統可以進行調整。如果應用程序參數，需要不同的功率或速度，這些可以也可以實現。因此，LAV是一種可靠且耐用的解決方案，用于調整空腔或其他調整以及在具有挑戰性的環境條件下的調整任務。







為極端而生



極端環境

輻射高達10”J/kg，超離真空，最高可達573K[纏繞]/最任可達4K



可靠性

運行平穩，延長使用壽命，成熟的技術:1000多個成功的航天電機



清潔

脫氣電機，潔凈室總成，雜散磁通優化，EMC屏蔽

完美哭合的合作伙伴



項目管理

積極參與指定過程，以總量減少風險和成本，ISO 9001和EN 9100



完美契合

優質的產品系列和個性化的解決方案:德國研發、工程和生產基地



測試選項

真空、振動、占空比、氣候,液氮和完整的測試文檔







訂購代碼：LAV 52 . 200 . 1,2 - VGPL 52 / 50 - X
