梯形螺旋千斤頂

梯形螺旋千斤頂
易用性和高可靠性使
UNIMEC梯形螺旋千斤頂適用于各種用途。它們可以用來提升、拉動、移動或調整任何類型的負載,具有其他搬運方法難以達到的同步性。UNIMEC梯形螺旋千斤頂是不可逆的,也就是說,它們可以支撐其施加的負載,而不需要任何制動或其他鎖定系統。

螺旋千斤頂可以單獨使用,也可以成組使用,與軸、接頭和/或斜齒輪箱適當連接。它們可以由不同的馬達驅動:交流或直流的電動馬達,以及液壓或氣動馬達。它們也可以手動驅動或用任何其他類型的傳動裝置驅動。UNIMEC還可以生產定制設計的螺旋千斤頂,以滿足所有要求。

UNIMEC梯形螺旋千斤頂是采用創新技術設計和制造的,以提供一種符合傳動裝置技術水平的產品。最高的質量和37年的經驗?zāi)軌驖M足苛刻和復雜的要求。外表面經過機器加工,零件組裝時要特別小心,以便應用支架、法蘭、銷或項目可能需要的任何其他部件。即使在艱苦的工作條件下,雙導軌在整個產品線中的應用也提供了非常好的運行效率。特殊的密封系統使內齒輪能夠在潤滑劑中運行,這保證了它們的長壽命。

間隙梯形螺旋千斤頂

蝸桿的齒隙
蝸桿-蝸輪聯軸器的齒隙很小。由于減速比和從旋轉運動到平移運動的轉換,在螺紋軸的線性定位中,該間隙變成小于0.05mm的誤差。

TP型號中的橫向間隙
螺紋軸和蝸輪聯軸器存在一個自然且必要的橫向間隙,如下圖中的A所示。雙系列導軌的使用允許最小化所述間隙的實體,同時保持主軸和支撐螺母軸線對齊。聯軸器上的角側隙在主軸端配件上轉化為線性度量,其值取決于螺旋千斤頂?shù)某叽纾㈦S著主軸本身的長度而增長。牽引載荷有助于減少這種齒隙,而壓縮載荷則會產生相反的效果。

TPR模型中的橫向間隙
TPR型號中,主軸和蝸輪通過雙銷鎖定。UNIMEC通過合適的機器進行該操作,該機器在兩次鉆孔和隨后的銷插入過程中保持兩個部件的軸線重合。因此,螺紋主軸旋轉時,同心度誤差導致的振動最小。為了正確操作,用戶必須提供能夠保持主軸和導螺母對準的解決方案。如在下面的附圖中可以看到的,導向裝置可以在外部或者直接包含導螺母的結構。

軸向間隙
B中,螺紋軸及其支撐螺母(蝸輪或絲杠螺母)之間的軸向間隙是由這種聯軸器固有的必要公差造成的。為了便于施工,只有在荷載改變其施加方向的情況下才是重要的。對于可能存在往復牽引和壓縮負載的應用,因此需要補償軸向間隙,可以應用間隙減小系統。在任何情況下都不得強制減少軸向間隙,以避免螺釘和支撐螺母被卡住。

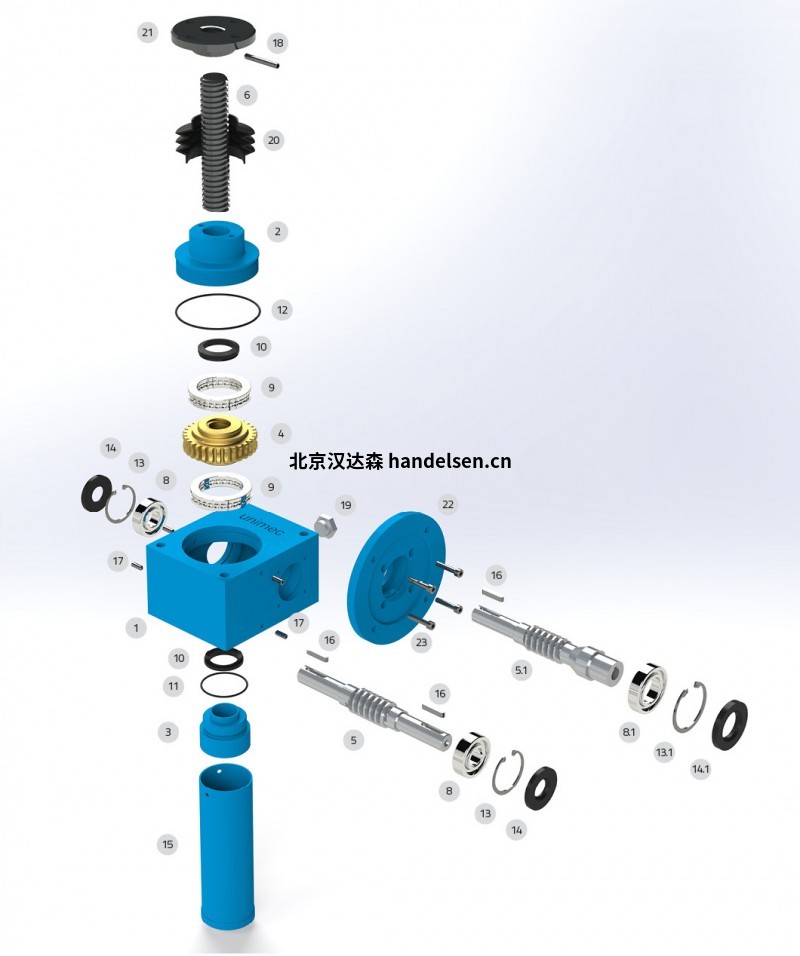

TP系列

TP模型



1

8蝸桿軸承

13.1卡環

19插頭

2

8.1電機蝸桿軸承

14密封件

20彈性保護

3導套

9蝸輪軸承

14.1密封件

21終端部件

4蝸輪

10密封件

15剛性保護

22電機法蘭

5蝸桿螺釘

11密封件

16鑰匙

23螺絲

5.1右旋電機蝸桿

12密封件

17



6螺紋主軸

13卡環

18端部配件彈性緊固銷







TPR系列

TPR模型

1

7螺母

13卡環

19插頭

2

8蝸桿軸承

13.1卡環

20彈性保護

3導套

8.1電機蝸桿軸承

14密封圈

22電機法蘭

4蝸輪

9蝸輪軸承

14.1密封圈

23螺絲

5蝸桿螺釘

10密封圈

16鑰匙

24海豹

5.1右旋電機蝸桿

11密封圈

17



6螺紋主軸

12密封圈

18.1蝸輪彈性緊固銷









梯形螺旋千斤頂

機動操作
電機可用于該系列的所有千斤頂。作為標準產品,對于IEC統一電機,可以將它們直接連接到尺寸在2048010之間的螺旋插孔。可以為液壓、氣動、無刷電機以及直流電機、永磁電機、步進電機和其他特殊電機制造特殊法蘭。在無法直接驅動螺旋千斤頂?shù)那闆r下,可以通過鐘形罩和接頭進行連接。在特殊情況下,也可以將183號和8010號以上的尺寸機動化。在單位使用系數的情況下,功率曲線根據尺寸、比率、動載荷和線速度確定每個螺旋千斤頂?shù)妮斎牍β省?/span>

手控
該系列的所有螺旋千斤頂都可以手動操作。顯然,通過進一步減小螺旋千斤頂或增加手輪半徑,可以手動操作更大的負載。

旋轉方向

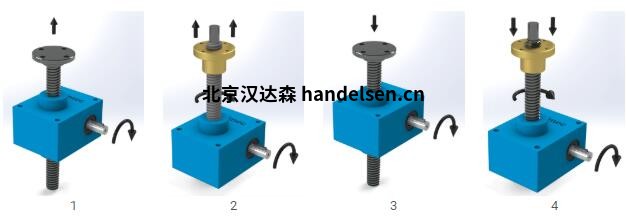

下圖顯示了旋轉方向和各自的線性運動。在標準條件下,UNIMEC提供配有右旋蝸桿的螺旋千斤頂,與圖1和圖2所示的運動相對應。根據要求,可以具有左旋蝸桿,這與圖3和圖4中所示的運動相對應。螺紋軸和左旋或右旋蝸桿之間的組合導致下表中列出的四種組合。我們提醒,UNIMEC的標準產品不包括電動左旋蝸桿。

操作

蝸桿螺釘

DX

DX

SX

SX

螺紋主軸

DX

SX

DX

SX

蝸桿上的直接電動化

可能的

可能的

不可能的

不可能的

處理

1-2

3-4

3-4

1-2





型號:183 204 306 407 559 7010 8010 9010 10012 12014 14014 16016 20018 25022

TP系列

1 ton - 10 kN

材料



材料

標準

規格

標識

螺紋

16NiCr4

EN 10084:2008

表面硬化合金鋼

表面硬化

螺紋輪

CuAl10Fe2-GM

EN 1982:2008

鋁青銅

冷鑄模

螺紋主軸

C45

EN 10083-2:2006

碳鋼

Tr 20x4 (ISO 2901:2016) -軋制或機加工

卡特

GJL 250

EN 1561:2011

灰口鑄鐵

6面完全加工

潤滑劑

Unimec Mark CA



鈣基潤滑脂

0.1千克



一般特征

工作溫度[ C]

-10 °C / 80 °C

靜態負載(牽引或壓縮)

15KN

動態負載(牽引或壓縮)

10KN

最大輸入速度

1800 rpm

主齒輪箱重量

6KG

梯形螺桿重量

2.2 kg/m

最大負載時的反旋轉扭矩

17Nm

最大容許靜態橫向載荷

0N

中心到中心直徑

30mm

蝸桿上的最大徑向載荷

220N

標準工作條件

25 °C - servizio 10%

具體特征



名義比率



1/5

1/10

1/30

真實比率

1/4,75

1/10,5

1/30

每轉一周的翻譯

0.842mm

0.38mm

0.13mm

效率

31 %

28 %

20 %

啟動效率

22 %

19 %

14 %

最大線速度

1440

720

240

最大負載時的扭矩

4.2Nm

2.3Nm

1.1Nm

蝸桿最大扭矩

54Nm

54Nm

42Nm

空轉扭矩

0.25Nm

0.2Nm

0.15Nm

歐拉定律(安全系數= 2;動態壓縮負載)
極限載荷1(紅色)- 2(藍色)- 3(綠色)
C =
載荷[kN]
L =
梯形螺桿總長度[mm]





電機型號



國際標準

蝸桿孔徑

中心直徑

標稱功率(4極電機)

nok="f" gradientshapeok="t" o:connecttype="rect">

IEC 80 B5/B14

19mm

130mm/80mm

1.1KW

IEC 71 B5/B14

14mm

110mm/70mm

0.55KW

IEC 63 B5

11mm

95mm

0.25KW





TPR系列

1 ton - 10 kN









材料



材料

標準

規格

標識

螺紋

16NiCr4

EN 10084:2008

表面硬化合金鋼

表面硬化

螺紋輪輪

CuAl10Fe2-GM

EN 1982:2008

鋁青銅

冷鑄模

螺母

CuAl10Fe2-GM

EN 1982:2008

鋁青銅

冷鑄模

螺紋主軸

C45

EN 10083-2:2006

碳鋼

Tr 20x4 (ISO 2901:2016) -軋制或機加工

卡特

GJL 250

EN 1561:2011

灰口鑄鐵

6面完全加工

潤滑劑

Unimec Mark CA



鈣基潤滑脂

0.1千克

一般特征

工作溫度[ C]

-10 °C / 80 °C

靜態負載(牽引或壓縮)

20kN

動態負載(牽引或壓縮)

10KN

最大輸入速度

1800rpm

主齒輪箱重量

6kg

梯形螺桿重量

2.22 kg/m

最大負載時的反旋轉扭矩

17Nm

最大容許靜態橫向載荷

0N

中心到中心直徑

30mm

蝸桿上的最大徑向載荷

220N

標準工作條件

25 °C - servizio 10%

具體特征



名義比率



1/5

1/10

1/30

真實比率

1/4,75

1/10,5

1/30

每轉一周的翻譯

0.842mm

0.38mm

0.13mm

效率

31 %

28 %

20 %

啟動效率

22 %

19 %

14 %

最大線速度

1440

720

240

最大負載時的扭矩

4.2Nm

2.3Nm

1.1Nm

蝸桿最大扭矩

54Nm

54Nm

42Nm

空轉扭矩

0.25Nm

0.2Nm

0.15Nm

歐拉定律(安全系數= 2;動態壓縮負載)
極限載荷1(紅色)- 2(藍色)- 3(綠色)
C =
載荷[kN]
L =
梯形螺桿總長度[mm]

 TP系列



電機型號



國標

蝸桿孔徑

中心直徑

標稱功率(4極電機)

IEC 80 B5/B14

19mm

130mm/80mm

1.1kw

IEC 71 B5/B14

14mm

110mm/70mm

0.55kw

IEC 63 B5

11mm

95mm

0.25kw
