●具有真正繼電器特性的多功能高壓開關
●TTL信號可控制導通時間
●由于耦合電容較低，簡化了EMC并降低了容性損耗
●LC2技術具有最高的瞬態抗擾度
應用筆記一:
C3產品組的開關針對控制側和接地的耦合電容進行了優化。低耦合電容是高重復率下高效工作的關鍵。考慮到低噪聲發射、良好的EMC行為、穩定的操作和高開關速度，減小的耦合電容也是期望的。LC和LC2開關都能很好地滿足這些要求。但如果是最高開關頻率(%3E 300千赫)，那么開關系列LC是不錯的選擇。LC系列的缺點是其有限的瞬態抗擾性，這使得它們對火花放電、短路、不穩定的負載和不穩定的輸入電壓相對敏感。與此相反，LC2系列開關設計用于惡劣工作條件下的中等開關頻率(%3C 300 kHz)。LC2開關對不穩定負載(例如等離子體負載)和不穩定輸入電壓不敏感。在其散熱能力范圍內，它們可以抵抗火花放電、短路和過壓瞬變。
應用筆記二:
BEHLKE固態開關具有上升和下降時間。如果您的應用不需要全切換速度，我們建議您使用速度限制選項S-TT(上升和下降時間大約慢。50%)，結合輸入低通濾波器選項LP。速度限制選項有助于最小化快速高壓脈沖電路的高頻困難(例如自振蕩、自重新觸發、振鈴等)。)并從總體上簡化EMC設計。
應用附注三:
快速MOSFET開關對來自未箝位感性負載或過度布線電感的反向電流相對敏感。
反向電流可能會以不確定的方式開啟緩慢的本征(寄生)MOSFET二極管，并可能導致災難性的開關故障，尤其是在關斷階段以及高關斷電流期間。因此，當感性負載或高感性布線連接到開關時，建議始終將MOSFET開關與快速續流二極管網絡(快速串聯阻塞二極管+并聯快速續流二極管)結合使用。
這種保護二極管網絡可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選項I-FWDN集成到交換模塊中。
產品代碼:
型號包含有關電壓、電流和開啟行為的編碼信息。前幾個數字代表以kV為單位的電壓，破折號前的最后一個數字表示導通行為(0 =固定導通時間，1 =可變導通時間)。破折號后的數字表示電流，單位為安培x10。特殊功能由第二個破折號后的字母編碼。HTS 31-12-LC示例:HTS =高壓晶體管開關，3 = 3 kV，1 =可變導通時間，12 = 120安培，LC =低耦合電容。
LC2開關。強大、穩健 請向下查看選項列表。
|
開關模型 |
描述/評論 |
最大值電壓[KV] |
峰值電流 |
峰值功率 |
開-抵制。 |
準時 |
|
|
HTS 61-10-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
6 |
100 |
0.6 |
2.3 |
120…∞ |
|
HTS 61-20-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
6 |
200 |
1.2 |
1.15 |
120…∞ |
|
HTS 61-40-LC2 |
● |
法蘭外殼。內部控制單元。 |
6 |
400 |
2.4 |
0.65 |
120…∞ |
|
HTS 61-80-LC2 |
● |
法蘭外殼。內部控制單元。 |
6 |
800 |
4.8 |
0.29 |
120…∞ |
|
HTS 121-10-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
12 |
100 |
1.2 |
4.6 |
120…∞ |
|
HTS 121-20-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
12 |
200 |
2.4 |
2.3 |
120…∞ |
|
HTS 121-40-LC2 |
● |
法蘭外殼。內部控制單元。 |
12 |
400 |
4.8 |
1.65 |
120…∞ |
|
HTS 121-80-LC2 |
● |
法蘭外殼。內部控制單元。 |
12 |
800 |
9.6 |
0.82 |
120…∞ |
|
HTS 121-120-LC2 |
● |
法蘭外殼。里面的或分機?？刂茊卧?。高電流端子。I-FWDN集成。 |
12 |
1200 |
14.4 |
0.38 |
120…∞ |
|
HTS 121-240-LC2 |
● |
法蘭外殼。里面的或分機。控制單元。高電流端子。I-FWDN集成。 |
12 |
2400 |
18.8 |
0.19 |
120…∞ |
|
HTS 151-10-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高壓引線、母線或連接器螺栓。 |
15 |
100 |
1.5 |
6.08 |
120…∞ |
|
HTS 151-20-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。 |
15 |
200 |
3 |
3.04 |
120…∞ |
|
HTS 151-40-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧８邏阂€、母線或連接器螺栓。 |
15 |
400 |
6 |
1.52 |
120…∞ |
|
HTS 151-80-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
15 |
800 |
12 |
0.76 |
120…∞ |
|
HTS 151-120-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
15 |
1200 |
18 |
1.7 |
120…∞ |
|
HTS 151-240-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
15 |
2400 |
36 |
0.85 |
120…∞ |
|
HTS 201-10-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。 |
20 |
100 |
2 |
7.8 |
150…∞ |
|
HTS 201-20-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧８邏阂€、母線或連接器螺栓。 |
20 |
200 |
四 |
3.9 |
150…∞ |
|
HTS 201-40-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。 |
20 |
400 |
8 |
1.9 |
150…∞ |
|
HTS 201-80-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
20 |
800 |
16 |
0.95 |
150…∞ |
|
HTS 201-120-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
20 |
1200 |
24 |
0.63 |
150…∞ |
|
HTS 201-160-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
20 |
1600 |
32 |
0.47 |
150…∞ |
|
HTS 201-200-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
20 |
2000 |
40 |
0.38 |
150…∞ |
|
HTS 201-400-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
20 |
4000 |
80 |
0.19 |
150…∞ |
|
HTS 241-10-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧８邏阂€、母線或連接器螺栓。 |
24 |
100 |
2.4 |
9.2 |
200…∞ |
|
HTS 241-20-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。 |
24 |
200 |
4.8 |
4.6 |
200…∞ |
|
HTS 241-40-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高壓引線、母線或連接器螺栓。 |
24 |
400 |
9.6 |
2.3 |
200…∞ |
|
HTS 241-80-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
24 |
800 |
19.2 |
1.15 |
200…∞ |
|
HTS 241-120-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
24 |
1200 |
28.8 |
0.76 |
200…∞ |
|
HTS 241-160-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
24 |
1600 |
38.4 |
0.57 |
200…∞ |
|
HTS 241-200-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
24 |
2000 |
48 |
0.46 |
200…∞ |
|
HTS 241-400-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧８唠娏鞫俗?。 |
24 |
4000 |
96 |
0.23 |
200…∞ |
|
HTS 301-10-LC2 |
● |
法蘭或管狀外殼。內部或外部。控制單元。所有高壓連接器選項。 |
30 |
100 |
3 |
11.4 |
200…∞ |
|
HTS 301-20-LC2 |
● |
法蘭或管狀外殼。內部或外部?？刂茊卧Ｋ懈邏哼B接器選項。 |
30 |
200 |
6 |
5.7 |
200…∞ |
|
HTS 301-40-LC2 |
● |
法蘭或管狀外殼。內部或外部?？刂茊卧?。所有高壓連接器選項。 |
30 |
400 |
12 |
2.9 |
200…∞ |
|
HTS 301-80-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧８唠娏鞫俗?。 |
30 |
800 |
24 |
1.43 |
200…∞ |
|
HTS 301-120-LC2 |
● |
法蘭外殼。內部或外部。控制單元。高電流端子。 |
30 |
1200 |
36 |
2.9 |
200…∞ |
|
HTS 301-160-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
30 |
1600 |
48 |
0.71 |
200…∞ |
|
HTS 301-200-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
30 |
2000 |
60 |
0.57 |
200…∞ |
|
HTS 301-400-LC2 |
● |
法蘭外殼。內部或外部?？刂茊卧?。高電流端子。 |
30 |
4000 |
120 |
0.29 |
200…∞ |
產品組C3 - MOSFET，可變導通時間，低耦合電容

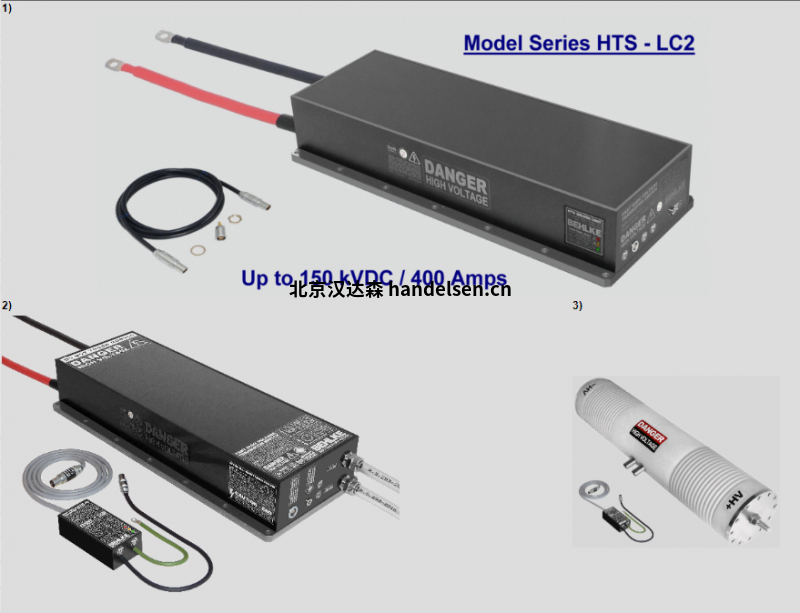

1) HTS 901-10-LC2，采用高壓瞬變防護LC2技術的低電容MOSFET開關。該開關旨在滿足非?？量痰墓I(yè)要求。隔離電壓＜150千伏
(可選高達300 kV)。帶有內置控制單元(可更換)。90千伏直流電，100安導通電阻＜40歐姆。開啟上升時間＜50 ns。
2) HTS 901-10-LC2，同上，但帶有選項SEP-C(獨立控制單元)和選項DLC(直接液體冷卻)。
HTS 1001-20-LC2，高功率MOSFET開關，帶選項th(管狀外殼)和選項DLC(直接液體冷卻)。100千伏直流電，200安一包。上升時間＜最大50 ns。功耗30千瓦
