意大利Transfluid液力耦合器 如何安裝使用

Transfluid一直是工業傳動行業。技術的應用、仔細的選材、精確的組裝和認真的測試，使我們向社會提供了不錯產品。我們的天分，我們的活力和我們的才華是企業創新的源泉，我們持續的在產品上創造，以此滿足快速變化的市場。有成千上萬個客戶選擇了傳斯羅伊的產品來滿足自己各種各樣的需要。

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

液力偶合器簡介和工作原理

簡介

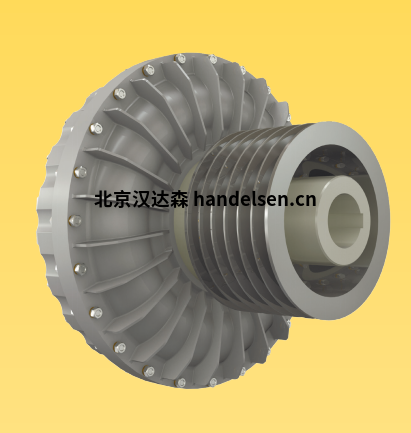

TRANSFLUID液力偶合器 (K系列) 為固定充液型，由三個主要 部件組成。

1 - 主動葉輪 (泵輪)，安裝于輸入軸。

2 - 從動葉輪 (渦輪)，安裝于輸出軸。

3 - 外殼，與外部葉輪法蘭聯接，帶有壓緊油封。 前兩個部件都可以用作泵輪或渦輪。

工作原理

 TRANSFLUID液力偶合器為液力傳動裝置。兩個葉輪如同離心泵 和水輪機。(如由電動機或柴油機) 輸入驅動泵輪時，動能被傳遞 給偶合器中的油液。油液受離心力作用沿泵輪葉片槽進入渦輪葉片槽。渦輪吸收動能并產生一個和輸入扭矩相等的扭矩使輸出軸旋轉。 由于沒有機械接觸，也就沒有磨損。 傳動效率僅受泵輪與渦輪間的轉速差 (轉差率) 的影響。 轉差率對液力偶合器的工作來說是必需的，即，沒有轉差率就 沒有力矩的傳遞！從轉差率可以推算出功率損失。

 TRANSFLUID液力偶合器遵從所有離心機械的定律：

 1 - 傳遞力矩和輸入速度的2次方成正比；

 2 - 傳遞功率和輸入速度的3次方成正比；

 3 - 傳遞功率和循環圓直徑的5次方成正比。

TRANSFLUID液力偶合器型號參數：

ACZ2558PAB000

FLUID CPLG 29CKRG D120 G110

Country of origin: Italy

ACX3541DE000 34 KRG coupling standard mounting

 D 140 G 140

Switching pin 140°C fus. Plug 198 °C

Country of origin: Italy

ACX3098NH002

FLUID CPLG 34CCKRB D130 OLV

Country of origin: Italy

spec nr. 1 off ACX2669DQ000  34CKRG3 D140 REV. mounting

as per the attached drawing nr. A6282-12

Country of origin: Italy

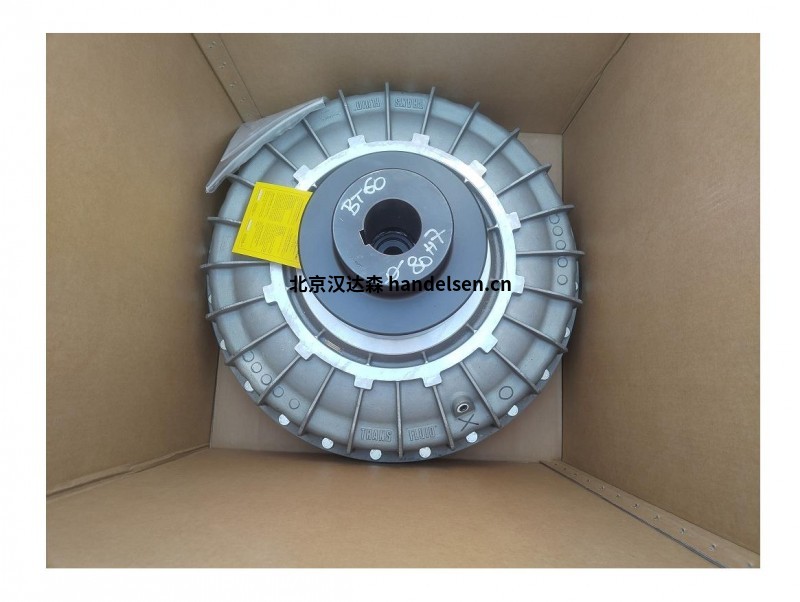

Typ: 24 CKRG 100 70

Kupplung mit einfacher Verzögerungskammer

Mit Innenradantrieb ( Standard mounted )

Eingangsseite

Zylindrische Bohrung D = Ø 100 mm – Tiefe J = 210 mm )

Toleranz G7 mit reduzierter Passfedernut nach DIN 6885/2

Elastische Anschlusskupplung BT 60, mit Bohrung G = Ø 70 mm

mit Toleranz H7 mit Passfedernut nach DIN 6885/1

Schmelzsicherung 140°C

Vitondichtungen

Ohne Ölfüllung

Herkunftsland Italien

Transfluid Turbokupplung, Typ: 29 CCKRG 110 80

Spezifikationsnummer ACZ 2560EB001

Kupplung mit doppelter Verzögerungskammer

Motorseite, gebohrt mit D = Ø110 mm H7 und Paßfedernut nach DIN 6885/1

Getriebeseite mit angeflanschter flexibler Kupplung BT80, mit G = Ø80 mm H7 und Paßfedernut nach DIN 6885/1

Schmelzsicherung 198°C

OHNE Schaltstift 140°C OHNE Schaltrelais

Vitondichtungen

Ohne Ölfüllung(不帶油液)

Herkunftsland Italien

Transfluid Flüssigkeitskupplung

Typ: 27CCKRB-W mit Seriennummer: G2877

Lieferung OHNE Ölfüllung

Ursprungsland: Italien

通軸型

KRG-CKRG-CCKRG ：基本型液力偶合器帶彈性聯軸器

KRB-CKRB-CCKRB ：類似..KRG型，但帶制動輪（...KRB）或制動盤（...KRBP）。

KRD-CKRD-CCKRD ：基本型液力偶合器..KR帶輸出軸。允許用其它彈性聯軸器。可以安裝于電機和空心軸減速箱 之間。

KRG3-CKRG3-CCKRG3 ：帶彈性聯軸器，可在不移動電機的情況下更換橡膠塊 KRM-CKRM-CCKRM ：基本型液力偶合器帶超彈性型聯軸器 EK ：帶有鐘形罩的液力偶合器，可安裝于法蘭連接的電機和空心軸減速箱之間。

KCG-CKCG-CCKCG ：液力偶合器帶半齒型聯軸器，如需要，也可帶制動輪（...KCGB）或制動盤（...KCGBP）。

KDM-CKDM-CCKDM ：液力偶合器帶膜片聯軸器，如需要，也可帶有制動輪（...KDMB）或制動盤（...KDMBP）。 注意:

KCG和..KDM系列液力偶合器可以在不移動電機和被驅動機械的情況下徑向拆除

選型表 適配標準電機的液力偶合器。

液力偶合器 KSL 系列 起動控制和調速驅動 功率可達 4000 kW

液力偶合器 KPT 系列 起動控制和調速驅動 功率可達1700 kW

彈性聯軸器 BM-B3M 系列 力矩高達33100 Nm

氣動離合器 TP 系列 力矩高達16800 Nm

電機 永磁同步交流電機 功率可達100 kW

塊式/盤式制動器 NBG/TFDS 系列 制動力矩19000 Nm
