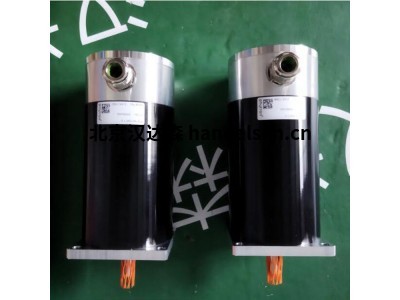

Phytron伺服電機VSH100.200.10系列歐洲原廠進口
一、phytron公司品牌簡介
VSS / VSH系列步進電機，在具有挑戰性的條件下執行的解決方案
Phytron VSS / VSH 步進電機是 30 多年空間技術經驗的結晶，兩相混合式步進電機可用于達 10 -11
hPa 的真空環境。 它們是具有挑戰性環境的合適選擇，例如深度和高溫或高輻射強度。
二、phytron 產品應用與參數：
用于在真空或空間中運行或用于低溫應用的步進電機
可承受沖擊和振動載荷
真空度達 10-11 hPa
溫度范圍取決于應用
抗輻射能力達 106 J/kg
保持扭矩從 3.4 mNm 到 13 Nm
直徑 19 125 毫米
每轉完整步數：200 (1.8°)
排氣孔以避免殘留氣體
可選的：
VGPL 行星/諧波傳動齒輪
熱敏元件型 KTC/Pt100 電阻傳感器
編碼器
雙軸
定制結構：
可定制適用具有挑戰性環境中運行，兼容潔凈室，帶主軸電機
用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用
減少磁發射
2.1、phytron 產品應用領域：
質譜儀
電子顯微鏡
鍍膜和濺射
航天
高能物理學
粒子加速器
深鉆技術
2.2、phytron 產品參數
Phytron VSS19.200.0.6型號參數舉例：
型號：19.200.0.6
電流：0.6A
電阻：2.1 Ω
電感：0.85mH
保持轉矩：3.4mNm
制動扭矩：0.9mNm
轉動慣性：0.0009kg cm2
軸承軸向載荷：3N
軸承徑向載荷：3N
質量： 0.05KG
長度：26.5mm
邊長：19mm
Phytron VSS20.200.1.2型號參數舉例：
型號：20.200.1.2
電流：1.2A
電阻：0.95 Ω
電感：0.4mH
電壓：70V
保持轉矩：8mNm
制動扭矩：1mNm
轉動慣性：0.002kg cm2
軸承軸向載荷：3N
軸承徑向載荷：3N
質量： 0.075KG
長度：43mm
邊長：19mm
Phytron VSS25.200.0.6型號參數舉例：
型號：25.200.0.6
電流：0.6A
電阻：3.25 Ω
電感：1.5mH
電壓：70V
保持轉矩：12mNm
制動扭矩：2mNm
轉動慣性：0.0025kg cm2
軸承軸向載荷：5N
軸承徑向載荷：5N
質量： 0.08KG
長度：31mm
邊長：25mm
Phytron VSS26.200.1.2型號參數舉例：
型號：26.200.1.2
電流：1.2A
電阻：1.7 Ω
電感：1.0mH
電壓：70V
保持轉矩：28mNm
制動扭矩：1.9mNm
轉動慣性：0.006kg cm2
軸承軸向載荷：5N
軸承徑向載荷：5N
質量： 0.13KG
長度：47mm
邊長：25mm
Phytron VSS32.200.0.6型號參數舉例：
型號：32.200.0.6
電流：0.6A
電阻：4.6Ω
電感：5.3mH
電壓：70V
保持轉矩：40mNm
制動扭矩：3mNm
轉動慣性：0.01kg cm2
軸承軸向載荷：5N
軸承徑向載荷：15N
質量： 0.17KG
長度：38.5mm
邊長：32mm
Phytron VSS33.200.1.2型號參數舉例：
型號：33.200.1.2
電流：1.2A
電阻：1.9Ω
電感：2.2mH
電壓：70V
保持轉矩：68mNm
制動扭矩：3.3mNm
轉動慣性：0.018kg cm2
軸承軸向載荷：5N
軸承徑向載荷：15N
質量： 0.26KG
長度：57.5mm
邊長：32mm
Phytron VSS42.200.2.5型號參數舉例：
型號：42.200.2.5
電流：2.5A
電阻：0.34Ω
電感：0.7mH
電壓：70V
保持轉矩：120mNm
制動扭矩：5mNm
轉動慣性：0.045kg cm2
軸承軸向載荷：20N
軸承徑向載荷：40N
質量： 0.35KG
長度：54mm
邊長：42mm
Phytron VSS43.200.1.2型號參數舉例：
型號：43.200.1.2
電流：1.2A
電阻：2.6Ω
電感：5.2mH
電壓：70V
保持轉矩：235mNm
制動扭矩：7mNm
轉動慣性：0.077kg cm2
軸承軸向載荷：20N
軸承徑向載荷：40N
質量： 0.52KG
長度：69mm
邊長：42mm
Phytron VSS52.200.1.2型號參數舉例：
型號：52.200.1.2
電流：1.2A
電阻：2.65 Ω
電感：7mH
保持轉矩：350mNm
制動扭矩：13mNm
轉動慣性：0.15kg cm2
軸承軸向載荷：25N
軸承徑向載荷：70N
質量： 0.72KG
長度： 65mm
邊長：52mm

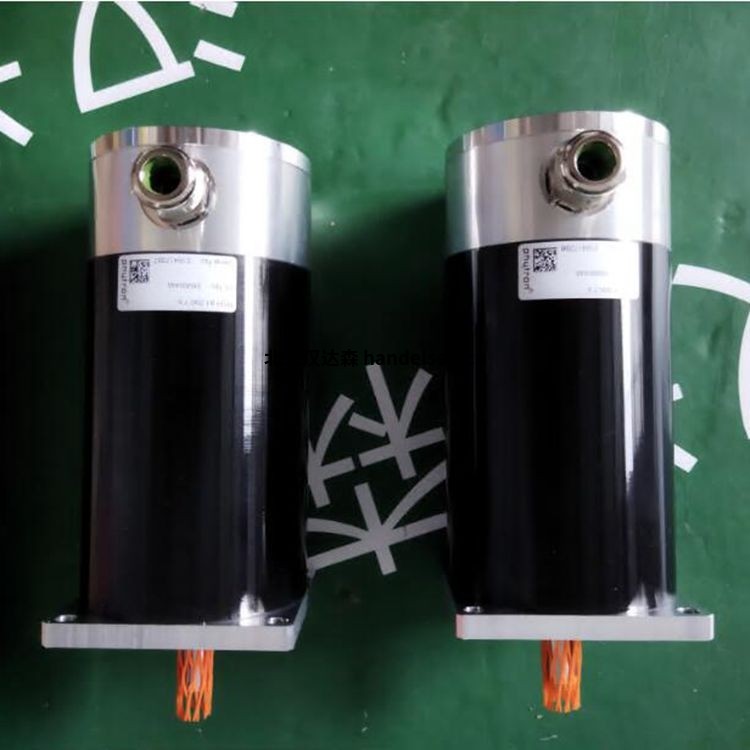

Phytron伺服電機VSH100.200.10系列
