MannTek干式低溫聯軸器

干式低溫耦合器設計用于低溫應用/介質，如液化天然氣和氮?dú)庖约捌渌夯瘹怏w。

DCC接頭適用于低溫液化氣體的裝卸，如LNG、氮?dú)?、氧氣、氬氣、乙烯，溫度低?196°C。

在冷卻階段，無需像法蘭或螺紋連接那樣重新擰緊連接。

干式低溫接頭符合 ISO 21593 和 ISO TS 18683 標準。

尺寸從： 1“ 至 8”

材料： 不銹鋼

海豹： 聚四氟乙烯

提供螺紋和法蘭連接，適用于軟管單元和罐單元。

1“ （DN25） 56 毫米高達 250 升/分鐘 聚四氟乙烯

2“ （DN50） 70 毫米高達 900 升/分鐘 聚四氟乙烯

2½” （DN65） 105 毫米高達 2.100 升/分鐘 聚四氟乙烯

3“ （DN80） 119 毫米 高達 2.800 升/分鐘 聚四氟乙烯

4“ （DN100） 164 毫米高達 7.000 升/分鐘 聚四氟乙烯

6“ （DN150） 238 毫米高達 14.000 升/分鐘 聚四氟乙烯

8“ （DN200） 314 毫米高達 24.000 升/分鐘 聚四氟乙烯

?

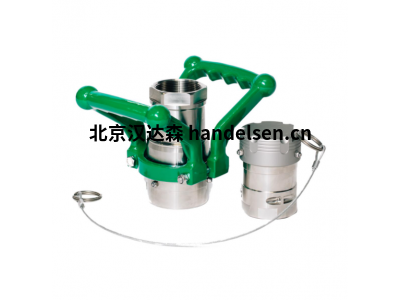

干式低溫?cái)嚅_(kāi)聯軸器DDC

自鎖快速連接/斷開接頭，STANAG 3756，用于液體介質。

描述：帶旋轉接頭的軟管單元，通常安裝在軟管組件和裝載臂上，用于臨時連接到儲罐和移動運輸單元，用于裝載和卸載。

不帶旋轉接頭的儲罐單元，通常固定為儲罐、IBC 和 ISO 集裝箱等移動儲罐、公路罐車、鐵路罐式集裝箱和船舶歧管上的填充連接器。

評論 在壓力下將軟管組件和裝載臂快速安全地連接到移動和固定罐，并將液體損失降至最低。

STANAG 3756的標準化接口及其卡口耦合原理已被業界廣泛接受。兩個聯軸器部件均配有平板提升閥。

對于連接，軟管單元被推到罐單元上，并通過順時針旋轉連接器15度來耦合/密封。當裝置旋轉 100 度時，閥門移動到罐體裝置中，以便介質可以流動。當逆時針進行類似的轉彎時，流動停止，耦合器可以拉開。

大?。?“ （DN 25） 至 8” （DN 200）。

連接：BSP/NPT 螺紋，DIN/ANSI/TW/TTMA 法蘭 – 可根據要求提供其他。

壓力：可耦合高達 7 bar 的管路壓力。

工作壓力：

鋁≤DN 50 = PN 16，鋁≥DN 65 = PN 10（PN 16 根據要求），

黃銅/青銅 = PN 16，不銹鋼，哈氏合金，鈦 = PN 25，PEEK，

PVDF = PN 6。

溫度：-20° C 至 +80° C;

可實現 -50° C 至 +200° C 的更大溫度范圍 - 具體取決于介質、聯軸器和密封材料。

材料：主體：不銹鋼（1.4401/1.4404、AISI 316/316L、1.4408/1.4409、CF-8M/CF-3M）、鋁或黃銅（最大 2 英寸）/青銅（2/<> 英寸起）——其他可根據要求提供。

O形圈：FKM（氟橡膠） - 其他應要求提供。

扁平密封（僅適用于母平行螺紋連接）：PTFE（不銹鋼聯軸器），PU（鋁/黃銅（青銅）聯軸器）——其他可根據要求提供。
