德國RICKMEIER標準R5系列齒輪泵R5系列齒輪泵組

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

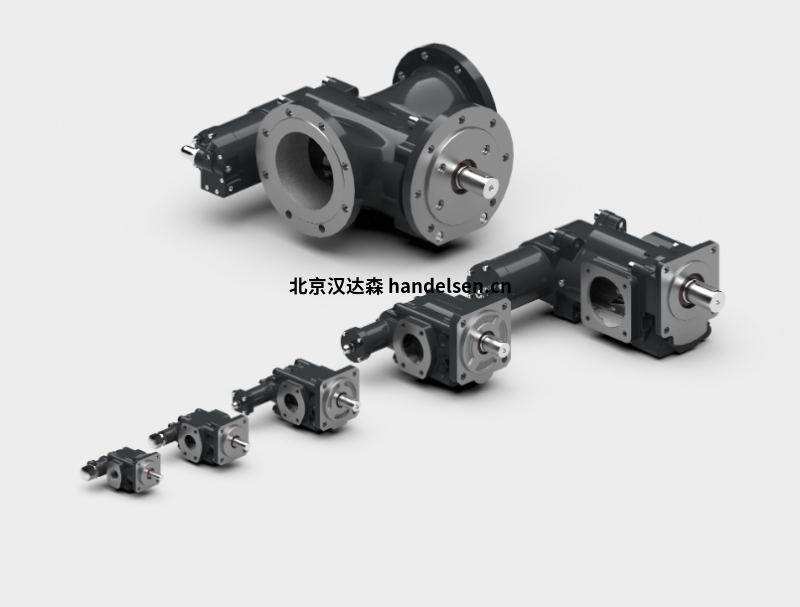

RICKMEIER標準系列R5齒輪泵

RICKMEIER齒輪泵耐用、多變且經濟。如果您需要具有這些功能的油泵，RICKMEIER是您的理想之選。RICKMEIER的標準 R5 系列久經考驗的外齒齒輪泵是各種應用的最經濟的解決方案，無論是在購買還是操作方面。堅固的設計和高質量耐磨部件的使用保證了持久可靠的運行。RICKMEIER使用摩擦優化的軸封可確保較長的使用壽命并支持經濟效益。

RICKMEIER除了標準版本外，由于具有廣泛的可能性，這些泵還可以選擇適應相應的應用。該系列的可變模塊化系統可實現各種材料、外殼、密封件和功能變體。

得益于三部分外殼，由于采用單獨設計的外殼組件，泵可以輕松輕松地適應客戶特定的接口，作為特殊版本。瑞克邁爾的工程師和技術人員為每種應用找到最佳解決方案！

RICKMEIER標準 R5 系列齒輪泵可在高達 25 bar 的工作壓力下使用，排量范圍為每轉 2.5 至 2400 cm³。根據速度的不同，可以實現每分鐘近 4000 升的流速。齒輪泵可以在潛在爆炸性環境中供應，符合 ATEX 指令 2014/34/EU。此外，帶有EAC或EAC Ex標志的基本系列可以交付給歐亞經濟聯盟

行業：

一般機械制造 汽車制造 儀器制造

工程機械 礦山技術設備

化工設備制造

柴油發動機 印刷機

電動機制造

汽車技術

燃氣渦輪機 減速機 鑄造技術

木材加工技術

工業減速機制造

制冷技術 壓縮機制造 電廠技術

發動機制造

造紙機 泵制造

造船

紡織機械

壓縮機制造

水力渦輪機

風力發電

軋鋼工業 機床

水泥設備制造

接口

默認情況下，根據結構尺寸如下設計管道接口：

R25：英制螺紋旋入孔，或者 DIN ISO 6162 標準的米制 SAE 法蘭

R35 至 R65 ：DIN ISO 6162 標準的米制 SAE 法蘭

R95 Rickmeier ：標準的法蘭

R105： DIN EN 1092?1 標準的法蘭

可以根據客戶要求提供接口型任意的特殊齒輪箱，例如：軸向管接口、普通套管接口或 SOLAS 法蘭

（搭配標準泵部件）。

軸端

標準規格的齒輪泵配備圓柱形軸端和滑鍵。

很多結構尺寸中，我們提供帶有 1:10 錐形座的軸（例如：用于小齒輪的外形封閉式裝配）。此

外，還可有不同結構型式的軸端，例如：無滑鍵的圓柱形軸端，有內螺紋的圓柱形軸端，帶DIN5480

花鍵軸端，或是從動件（Oldham 聯軸器）

接口 / 接口尺寸

R25 2.5…10 G 3/4 SAE 3/4 公稱通徑 20

12.5…20 G 1 SAE 1 公稱通徑 25

R35 25…40 SAE 1.1/2 公稱通徑 40

50…80 SAE 2 公稱通徑 50

R45 80…112 SAE 2 公稱通徑 50

125…200 SAE 2.1/2 公稱通徑 65

R65 200…315 SAE 3 公稱通徑 80

400…630 SAE 4 公稱通徑 100

R95 710…1120 F132（Rickmeier 標準） 公稱通徑 132

DIN EN 1092-1 (DN 160) 公稱通徑 160

1250…1800 F160（Rickmeier 標準） 公稱通徑 160

DIN EN 1092-1 (DN 160) 公稱通徑 160

R105 1800…2600 DIN EN 1092-1 (DN 200) 公稱通徑 200

R5系列泵組

R5系列的所有齒輪泵都可以作為一個單元與電動機、泵架、聯軸器和其他附件組合提供。

泵組標配三相異步電動機。根據客戶要求或規格，還提供各種設計和效率等級的單相交流電機和直流電機，請聯系我們。泵架、泵托架支腳和聯軸器也有不同的設計和材料可供選擇。

尺寸

R25

R35

R45

R65

R95
