Hp Technik工業泵FDR 15 – E

2008年hpTECHNIK 接管了位于卡爾斯魯厄的 BALZER GmbH，以便能夠在內部制造 CNC 生產零件，通過收購費城的 Monarch Mfg Works 公司，hpTECHNIK 擴大了其交付范圍，包括燃油燃燒器和工業噴嘴



Hp Technik主要產品

Hp Technik工業泵

Hp Technik溢流閥

Hp Technik調節閥

Hp Technik不銹鋼泵

Hp Technik計量泵

Hp Technik噴嘴



Hp Technik產品應用范圍

Hp Technik主要應用到化學、機械工程、能源、農業、海洋等領域



Hp Technik產品型號及特點

hp 工業泵項目包括最高 40 bar 的內齒輪泵。在每個泵中，一個內齒轉子驅動一個偏心安裝的外齒齒輪。

轉子和齒輪之間的密封是由一個固定的新月形制成的。內嚙合齒輪泵已經使用了50多年，由于其優越的

結構和技術結構，被應用于許多工業領域。



這些泵是自吸式、自潤滑的，基本上無脈動，運行時噪音很小。此外，耐壓和真空密封軸封大多是免維護的。



材料

泵殼由液壓鑄件 GJL 250 / GJS 400

ETG 轉子

16 Mn Cr 5 小齒輪制成



細節

流量范圍：45 至 6700 l/h

工作壓力：0 – 40 bar

溫度：最高150°C（更高溫度請聯系我們）

我們期待在以下領域?yàn)槟峁┪覀兊漠a(chǎn)品支持：



化學

機械工業

建造

能源農業

海洋/近海

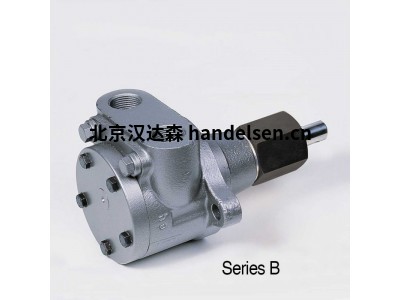

B系列不帶溢流閥

B 系列工業泵的特點是高運行可靠性和久經考驗的設計。久經考驗的設計確保免維護運行和較長的使用壽命。這些泵非常適合泵送純凈或輕微污染的介質，例如油漆、石蠟、合成樹脂、切削油、冷卻潤滑劑、液壓油、潤滑油、機油、石油、溶劑、瀝青、添加劑、燃料、重油、加熱油, (bio) – 柴油，

還有機油、導熱油和植物油。這使得該系列適用于例如計量系統、機床、發電廠或干燥系統等。



細節

自吸

自潤滑

幾乎無脈動，安靜運行，

幾乎免維護、耐壓和真空密封的軸封

排放范圍：45 至 6700 l/h

工作壓力：0 – 40 bar

溫度：最高 150°C（可根據要求提供更高溫度）

旋轉方向 I = 間接 - 逆時針

                                      D = 直接 - 順時針

只能在工廠更改旋轉方向。因此，請?jiān)谟嗁?gòu)時根據尺寸表指定從泵軸看所需的旋轉方向。



計量泵和專用泵

這些泵源自久經考驗的 hp 泵程序，專為特殊應用而設計——尤其是計量任務。使用泵作為計量泵的一個條件也是具有自潤滑特性的介質。粘度限制為 50 000 mPa s（特殊情況下可根據要求為 75 000 mPa s）。



其特點是：



不同的結構尺寸（輸送量從 0.01 l/min 起）

改變材料質量或配對和表面處理

和適應要求的軸封

設備設計



外殼：GG 25

轉子：ETG 88

小齒輪：16 Mn Cr 5

軸封



各種設備設計的唇形密封件

細節



介質：各種澆注樹脂、硬化劑、聚氨酯、環氧樹脂、有機硅（設備抗材料用途）

粘度：100 – 50 000 mPa s

供應壓力：0 – 5 bar

工作壓力：30 bar

旋轉方向：D = 順時針，I = 逆時針

介質溫度：80°C

速度范圍：100 – 400 RPM

應用領域

化學

機械工業

建造

活力

農業

海洋/近海



BV系列溢流閥

BV 系列溢流閥用于 E 型驅動：帶調節螺釘。

這些閥門適用于潤滑油和液壓油以及許多其他自潤滑非腐蝕性流體。他們提供優質的取暖油 EL、L、M、S 和 ES、煤焦油和煤油。



材料

液壓鑄鐵外殼（GGG 40）；應要求提供證書；活塞、閥尖、硬化鋼彈簧



細節

流體介質最高溫度：150℃

功能：直接控制的彈簧加載溢流閥，用于在壓力管中保持設定的工作壓力或設定的最大壓力



BV 閥

粘度范圍 (mm-²/s) 1,3 – 700

流量 升/小時 300-2000

壓力范圍 酒吧 2-9 / 6-25 / 15-40

出廠設置 酒吧 最小壓力

重量 3,8 公斤

最大限度。油溫 °C 150

環境溫度 °C -10 至 +90

貯存溫度 °C -20 至 +60



帶法蘭連接的溢流閥

帶法蘭連接的溢流閥用于 E 型驅動：帶調節螺釘。



這些閥門適用于潤滑油和液壓油以及許多其他自潤滑非腐蝕性流體。他們提供優質的取暖油 EL、L、M、S 和 ES、煤焦油和煤油。

材料



液壓鑄鐵外殼（GGG 40）；應要求提供證書；活塞、閥尖、硬化鋼彈簧



細節



流體介質最高溫度：150℃

功能：直接控制的彈簧加載溢流閥，用于在壓力管中保持設定的工作壓力或設定的最大壓力

型號 每種型號可能的壓力等級 法蘭DIN2635 PN 40流量范圍2)l/h 粘度范圍2)cSt編號

FDR 15 – E – 0 = 0,5 – 1,5 bar DN 15 1) 30 – 600 2,8 bis 480 270001

FDR 20 – E – 3) 1 = 1 – 4 bar DN 20 1) 100 – 2000 2,8 bis 480 270002

FDR 25 – E – 2 = 2 – 9 bar DN 25 1) 300 – 6000 2,8 bis 480 270003

FDR 32 – E – 3 = 6 – 25 bar DN 32 1) 500 – 10000 2,8 bis 480 270004

FDR 50 – E -4) 4 = 15 – 40 bar DN 50 8000 – 20000 2,8 bis 480 270006
