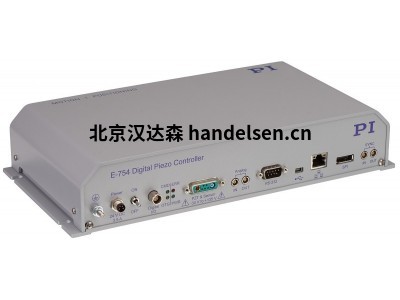

Physik Instrumente(PI)E 754數字壓電控制器

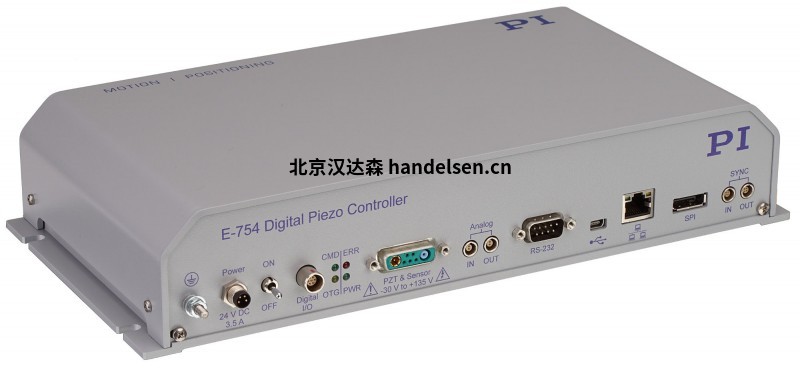

-E-754 數字壓電控制器

-高速單軸控制器

-下一代數字控制器提供更高的靈活性、準確性和速度

-從載物臺ID芯片自動加載校準數據，以實現控制器和機械裝置的互換

-模擬輸入和輸出

-用于任務觸發的數字I/O線

-豐富的軟件包

-用于帶有電容式傳感器的納米定位系統

-數字線性化以獲得最高精度

基于高階多項式的線性化算法可將電容式傳感器的線性誤差降低到 0.01% 以下。這通常比傳統控制器好10倍。

-用于動態應用的高速和帶寬

由于其高分辨率 D/A 轉換器和高性能電壓放大器，該控制器非常適合高動態操作。傳感器采樣率為 50 kHz 的高速處理器可確保毫秒級及以下的穩定時間。

-為各種應用靈活定制

ID 芯片包含 PI 納米定位系統的機械校準和伺服控制參數，這些系統配備了 ID 芯片并通過數字電子設備進行了校準?？刂破?ldquo;智能”讀取數據以自動適應所連接的機械裝置，因此在更換系統組件后無需重新校準。

-集成波發生器可以保存和輸出周期性運動曲線。提供預配置的正弦和三角波輪廓以支持用戶定義曲線，但任何用戶定義的波形都是可能的。

-功能豐富，軟件支持

強大的宏命令語言。非易失性宏存儲，例如，用于使用自動啟動宏進行獨立操作。數據記錄器。PI控制器，運行時參數變化。廣泛的軟件支持，例如，LabVIEW、C、C++、MATLAB、Python。PIMikroMove 用戶軟件。

規格：

功能 用于帶電容傳感器的單軸壓電納米定位系統的數字控制器

軸 1

處理器 375 MHz，64 位浮點，DSP / ARM

支持的功能 波形發生器、觸發 I/O、自動歸零、數據記錄器、宏

采樣率，伺服控制 50 kHz

采樣率，傳感器 50 kHz

控制器類型 P-I，兩個陷波濾波器，可選 APC

傳感器類型電容

傳感器通道 1

傳感器帶寬 8 kHz

傳感器分辨率 19 位

外部同步 100 kHz 和 4.8 MHz (LVDS)

型號：

 Physik Instrumente(PI)E-754數字壓電控制器
