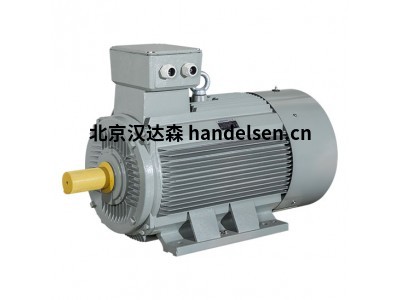

德國AC-MOTOREN三相電機 AC05A4100003

 AC05A4100003

一般數據

電機類型3~

型號名稱FCA

框架尺寸56

安裝B14a

框架材料鋁

絕緣等級F/B

DE頂部接線盒位置

接線盒方向電纜壓蓋向右

一邊

重量3.60

旋轉方向右/左

振動等級A

平衡方法半鍵

冷卻類型IC411

根據IEC 60034-1執行

噪聲級IEC 60034-9

電氣數據

功率1 50Hz（kW）0,06

功率1 60Hz（kW）0,07

頻率（Hz）50/60

電壓50Hz（V）220-240/380-420

電壓60Hz（V）220-280/380-480

電壓/頻率容差（不

有效范圍電壓）

范圍B

連接Δ/Y

電桿4

效率100 50Hz（%）56,0

效率100 60Hz（%）56,0

功率因數0.69

啟動電流（Ia/In）4

起動扭矩（Ma/Mn）2

擊穿扭矩（Mk/Mn）2,1

電流50Hz（A）0.39/0.22

電流60Hz（A）0,42/0,24

電機特性

顏色RAL7030

油漆表面有光澤

防護等級IP55

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

電纜密封套尺寸（電纜連接）1xM20x1,5 1個盲塞

電纜密封套類型標準

軸端9 x 20

軸材料C45

NDE塑料風扇規格

法蘭尺寸80

機械數據

扭矩（Nm）0.43/0.42

轉速（1/min）1340/1608

軸承DE 6201.ZZ.C3

軸承NDE 6201.ZZ.C3

軸承DE松動軸承的安裝

軸承NDE松動軸承的安裝

軸承壽命20000

允許徑向載荷（X/2）（N）362

允許徑向載荷（X0）（N）400

允許徑向載荷（Xmax）（N）325

允許軸向載荷B3、B5、B35、B14、B34（N）350

允許軸向載荷V1、V3、V19、V18（N）335

慣性矩（kgm²）000023

影響因素

負載S1

環境溫度（°C）-20至+40

位置高度1000
型號：

ACO5A4100003

AC054000006H

AC05A4000005H

AC05A000004H

AC05A4000003H

AC04A000002H

AC05A400000H

AC05A4100002

AC05A4100008

AC05A4100001

AB05A4100008

AB05A400006

ACOA2000004H

AC05A2000003H

ACO5A2000002H

AC05A200000H

ACO5B4200003

AC05B4200001

ACO5B4200000

ACo5B4200005

AB05B4200007

AB05B4200008

AC05B4000003H

ACo5B4000002H

AC05B4000001H

AC05B4100000

AC05B4100003

ACo5B4100001

AB05B4100006

AB05B4100005

AB05B4100004

AB05B4100007

AC05B2000004H

AC05B2000003H

ACO5B2000002H

AC0o5B2000001H

ACo5B4100008

IE2AC05B2000

IE2AC05B2001

1E2ACo5B2002
