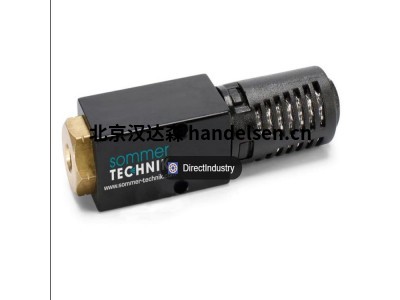

Sommer-technik噴槍VP1X-100H

Sommer-Technik 公司生產自動化的噴霧器，并進一步發展了真空和上油技術領域。



Sommer-technik產品范圍

Sommer-technik真空技術

Sommer-technik流體動力

Sommer-technik風向標電機

Sommer-technik閥門



Sommer-technik應用領域

主要應用到工業、機械、船舶、化工行業、鋼鐵行業、電子、汽車行業等領域



Sommer-technik產品型號及特點

真空發生器 - V P 0 0 系列

即使在 5.5 bar 下，VP00 也能達到 95% (948 mbar) 的真空度。 憑借其簡單而緊湊的設計，它適合每個細分市場，并在最小的空間中展示其功能。 最后是小型設計 - 最后是出色的真空性能。

一個真正的動力真空發生器，但是 - 自己試試吧！

VP0X 具有集成的脈沖反吹功能。 這可確保工件立即與吸盤分離，從而實現快速循環時間。

訂單號                         耗氣量   真空  體積  聲級

VP00-060H 默認           22.7      948   14.2   58

VP0X-060H 帶反吹功能 22.7      948   14.2   58

VP0X-060H-ADJ 帶可調反吹功能 22.7 948 14.2 58



真空發生器 -系列 V P 1 0

即使在 5.5 bar 下，VP10 也能達到 95% (948 mbar) 的真空度。 憑借其纖薄的設計，它可以在任何地方找到它的位置。 一個真正的動力真空發生器，但是 - 自己試試吧！

VP1X 集成了反吹功能。 這可確保工件立即與吸盤分離，從而實現快速循環時間。



產品型號        版本                    耗氣量       真空          體積        聲級

VP10-060H   正常 22,7 948 14,2 64

VP10-090H   正常 51,0 948 34,0 64

VP10-100H   正常 79,3 948 56,6 64

VP10-150H   正常 135,9 948 90,6 64

VP1X-060H  帶反吹功能 22,7 948 14,2 64

VP1X-090H  帶反吹功能 51,0 948 34,0 64

VP1X-100H  帶反吹功能 79,3 948 56,6 64

VP1X-150H  帶反吹功能 135,9 948 90,6 64



真空發生器 -系列 VP 20

包括消音器，即使在 5.5 bar 下，VP20 也能達到 95% (948 mbar) 的真空度。 它提供了多種連接選項。 可選地，可在此處連接可調節的真空查詢和真空壓力計。 一個真正的動力真空發生器，但是 - 自己試試吧！

VP2X 集成了反吹功能。 這可確保工件立即與吸盤分離，從而實現快速循環時間。



產品型號        版本                    耗氣量       真空          體積        聲級

VP20-090H    正常                51,0 948 34,0 64

VP20-100H    正常                79,3 948 56,6 64

VP20-150H    正常                135,9 948 90,6 64

VP2X-090H    帶反吹功能 51,0 948 34,0 64

VP2X-100H    帶反吹功能 79,3 948 56,6 64

VP2X-150H    帶反吹功能 135,9 948 90,6 64



霧化器 - 低壓 - Z N/Z N - HEAD F

- 帶或不帶金屬軟管

- 用于稀薄液體



用于霧化具有特定有效范圍的稀油和液體（最大粘度 350 mm²/s）。



示例：在制造過程中，油被霧化。它越自動，就越不容易被遺忘。

霧化器響應低至 2 bar 的過壓。

想想工具、塑料模具、潤滑劑、拋光等。

壓力越高，噴霧越細，噴霧角度越小。



功能

液體軟管可以放置在未加壓的容器中或連接。霧化器應始終略高于容器中的最高液位。當存在壓縮空氣時，它會立即霧化（軟管中的內置止回閥可防止其下降過快）。

霧化器可以由控制單元（例如 BA 自動鼓風機）永久或間歇控制 - 但始終以充足的劑量控制。

液體在空氣噴射器的中心干凈、經濟地供應?？諝夂鸵后w的量可以通過空氣和液體節流閥進行微調（見圖）。

容器、軟管和其他附件見附件部分。



ZN - 移動的：

很少的努力 - 更多的性能。 ZN 霧化器可以根據需要扭曲和轉動，這要歸功于柔性金屬軟管，并且可以使用磁性支架連接到任何所需的位置。它適應您機器的要求。

ZN-KOPF - 用于安裝

固定安裝的霧化器。 與 ZN 類似，但沒有金屬軟管 (1)。

技術規格：

材質：陽極氧化鋁，鍍鎳黃銅

工作壓力：3 - 6 bar

環境溫度：–25 °C...+80 °C

粘度范圍：1 – 300 mm²/sec。 在 20 °C

噴射角度：最大 30°

6 bar 時的最大空氣消耗量：54 l 標準/分鐘。

聲級：84 分貝





20°C 下 1 分鐘吸入量的測量值示例：

ISOVG150 2.1 ml，5 bar 壓縮空氣

1.9 毫升，3 bar 壓縮空氣



6 bar 壓縮空氣下的 62 ml 水

48 毫升，5 bar 壓縮空氣

3 巴壓縮空氣時 30 毫升





Z E R 霧化器 COMPACT – ZK - KOPF

機器通常非常緊，這常常讓設計者頭疼——尤其是如果之后必須連接注油系統。

憑借其緊湊的設計（18 x 30 x 15 毫米 - 不帶配件），這款霧化器總能找到它的位置 - 即使事情變得緊張。



功能：

液體軟管可以放置在未加壓的容器中或連接。霧化器應始終略高于容器中的最高液位。當存在壓縮空氣時，它會立即霧化（軟管中的內置止回閥可防止液體過快下沉）。霧化器可以由控制單元（例如自動鼓風機 BA）永久或間歇控制。液體在空氣噴射器的中心干凈、經濟地供應?？諝夂鸵后w的量可以通過空氣和液體節流閥進行微調（見照片） - 但始終要精確測量。

液體在空氣噴射器的中心干凈、經濟地供應。可以使用空氣和液體節流閥微調空氣和液體的量（見圖）。





技術規格：

材質：陽極氧化鋁，鍍鎳黃銅

工作壓力：3 - 8 bar（壓力越高，

噴霧越細，

較小的噴射角度）

環境溫度：–25 °C...+80 °C

粘度范圍：1 – 200 mm²/sec。 在 20 °C

最大流體流量：62 毫升/分鐘。

最大循環頻率：60/min。

噴射角度：最大 30°

6 bar 時的最大空氣消耗量：54 l 標準/分鐘。

聲級：80dB

20°C 下 1 分鐘吸入量的測量值示例：

ISOVG150 2.1ml 在 5 bar

1.9 毫升，3 巴



水 62 ml 在 6 bar

5 bar 時 48 毫升

3 巴 30 毫升







噴霧模式 - 流體 H2O

適用配件（請單獨訂購）：

氣動軟管：S-PU4

液體軟管：S-PVC4

1升液體容器：B01R/B01E





Sommer-technik電磁閥標準

G 1/8" 通過連接板

防護等級：IP65

介質：潤滑和非潤滑過濾空氣

功耗：DC：2.0W / AC：3.5VA（60Hz）

切換時間：< 20 ms

標稱寬度：Ø 1.1 mm

流量：28升/分鐘

壓力：0-8 巴

溫度：-10°C...+60°C



產品型號：

MV20-3218-30 24Vdc

MV20-3218-06 230VAC
