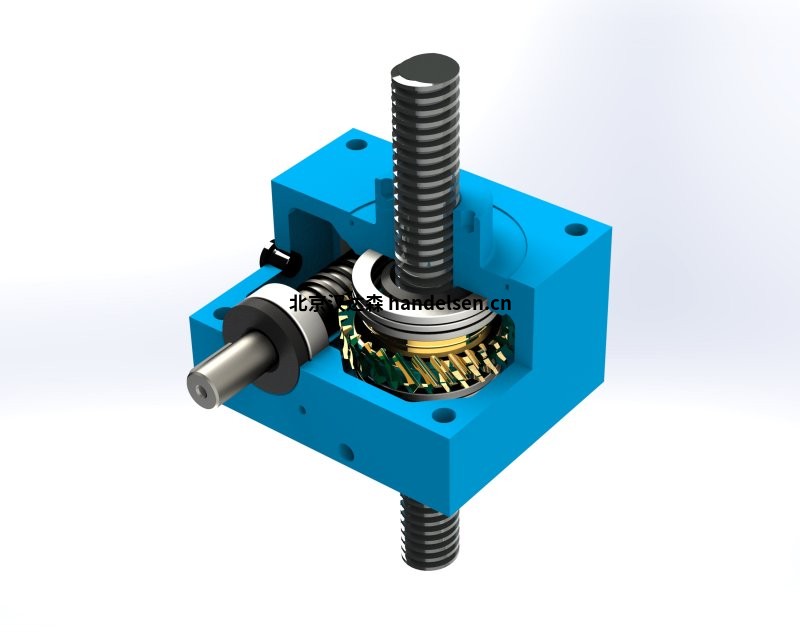

UNIMEC 不銹鋼 梯形螺旋千斤頂系列 可以定制設計

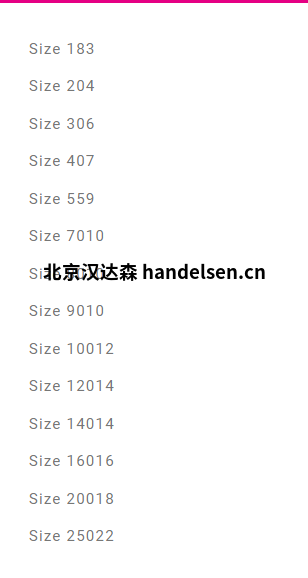

UNIMEC 不銹鋼 梯形螺旋千斤頂系列 型號：
Unimec 梯形螺旋千斤頂特點：
易用性和高可靠性使UNIMEC梯形螺旋千斤頂適用于各種用途。它們可用于提升、拉動、移動或?qū)R任何類型的負載，具有其他搬運方法難以實現的完美同步。UNIMEC梯形螺旋千斤頂是絕對不可逆的，也就是說，它們可以在不需要任何制動器或其他鎖定系統的情況下支撐其施加的載荷。
螺旋千斤頂可單獨使用或成組使用，并與軸、接頭和/或錐齒輪箱適當連接。它們可以由不同的電機驅動：交流或直流電機，以及液壓或氣動電機。它們也可以手動或用任何其他類型的變速器驅動。除了以下頁面所示的型號外，UNIMEC還可以生產定制設計的螺旋千斤頂，以滿足所有要求。
UNIMEC梯形螺旋千斤頂采用創新技術設計和制造，以提供符合傳動裝置最先進水平的產品。最高的質量和37年的經驗?zāi)軌驖M足最苛刻和復雜的要求。外表面完全經過機械加工，零件裝配時應特別小心，以便應用支撐、法蘭、銷或項目可能需要的任何其他組件。在整個生產線中應用雙導軌，即使在最苛刻的操作條件下也能提供非常好的運行效率。
特殊的密封系統使內齒輪能夠在潤滑劑浴中運行，這保證了它們的長期使用壽命。
Unimec 梯形螺旋千斤頂型號：183 0.5噸-5 kN
Unimec TP型
材料規范規范指示
蝸桿16NiCr4 EN 10084:2008表面硬化合金鋼表面硬化并在齒和保持架上研磨
磨損的車輪CuAl10Fe2 GM EN 1982:2008鋁青銅冷成型
螺紋軸C45 EN 10083-2:2006碳鋼Tr 18x3（ISO 2901:2016）-軋制或機加工
Carter AlSi12 EN 1706:2010鋁合金6面全機加工
潤滑劑Total Multis MS2鈣基潤滑脂60 g
一般功能
工作溫度[°C]-10°C/80°C
靜載荷（牽引或壓縮）10 kN
動載荷（牽引或壓縮）5 kN
最大輸入轉速1800 rpm
主齒輪箱重量1.8 kg
梯形螺桿重量1.6 kg/m
最大負載時的防轉扭矩7 Nm
最大容許靜態橫向荷載0 N
中心到中心直徑30 mm
蝸桿最大徑向載荷100 N
標準工作條件25°C-服務10%
特定功能
標稱比率
1/5 1/20
實際比率1/5 1/20
蝸桿每轉平移0,6 mm 0,15 mm
效率29%24%
啟動效率20%17%
最大線速度1080 270
最大負載下的扭矩1,7 Nm 0,6 Nm
蝸桿最大扭矩23 Nm 23 Nm
怠速扭矩0,1 Nm 0,08 Nm
